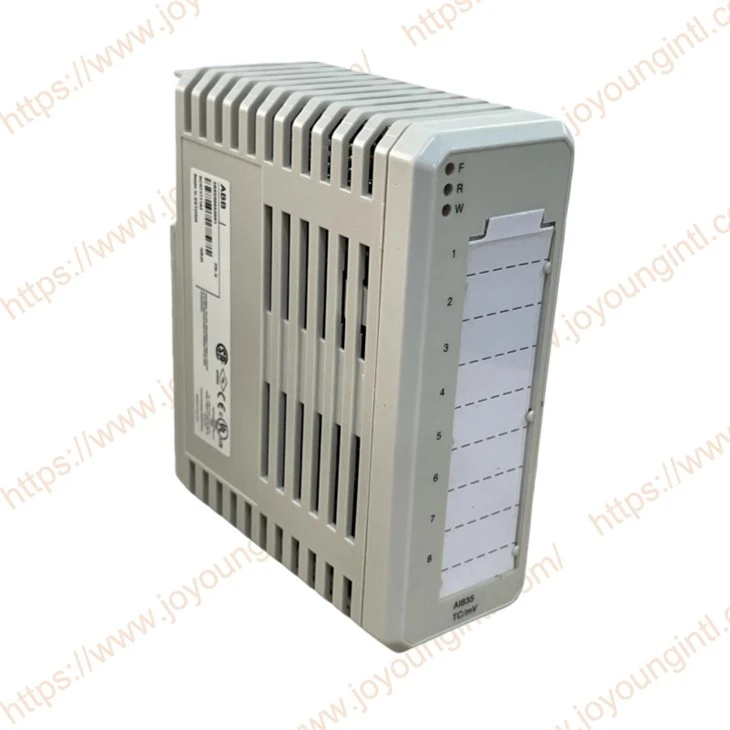

Představení produktu
Technické specifikace
|
Výroba |
ABB |
|
Model |
AI835 |
| Číslo dílu | 3BSE008520R1 |
|
Popis |
Analogový vstup 8 kan. |
|
Původ |
Švédsko |
|
Dimenze |
150*150*75mm |
|
Hmotnost |
0,2 kg |
Podrobnosti o produktu
AI835/AI835A poskytuje 8 diferenciálních vstupních kanálů pro měření termočlánků/mV. Rozsahy měření konfigurovatelné na kanál jsou: -30 mV až +75 mV lineární nebo TC typy B, C, E, J, K, N, R, S a T, pro AI835A, také D, L a U.
Jeden z kanálů (Kanál 8) může být nakonfigurován pro měření teploty "Cold Junction" (okolní), takže slouží jako CJ-kanál pro Ch. 1...7. Teplotu přechodu lze měřit lokálně na šroubových svorkách MTU nebo na připojovací jednotce vzdálené od zařízení.
Alternativně může být pevná teplota přechodu pro modul nastavena uživatelem (jako parametr) nebo pro AI835 také z aplikace. Kanál 8 lze použít stejným způsobem jako Ch. 1...7, když není potřeba měření teploty CJ-.
Základní informace o produktu
Model: AI835
Objednací kód: 3BSE008520R1
Výrobce: ABB
Produktová řada: AC 800M / Advant Controller I/O Series (běžně používané v systémech 800xA)
Typ: Analogový vstupní modul
Klíčové technické specifikace
Počet kanálů: 8 kanálů
Typy vstupního signálu:
Vstup napětí (např. 0–10 V, ±10 V)
Proudový vstup (např. 0/4–20 mA, 0–20 mA)
Konkrétní podporované typy závisí na konfiguraci modulu a způsobu zapojení
Rozlišení: Obvykle 16bitové (v závislosti na konfiguraci systému)
Izolace: Elektricky izolovaná mezi kanály a sběrnicí základní desky pro lepší odolnost vůči rušení
Přesnost: Typická ±0,1 % nebo vyšší (podrobnosti naleznete v technické příručce)
Napájení: Napájeno ze základní desky systému (+5V, ±15V atd., dodáváno ze stojanu řadiče)
Způsob montáže: Montáž na lištu DIN, pro I/O racky ABB (jako TK807A, TK811A atd.)
