Představení produktu
Technické specifikace
|
Výroba |
ABB |
|
Model |
DO821 |
| Číslo dílu | 3BSE013250R1 |
|
Popis |
Digitální výstupní relé 8 kan |
|
Původ |
Švédsko |
|
Dimenze |
102*119*45mm |
|
Hmotnost |
0,3 kg |
Podrobnosti o produktu

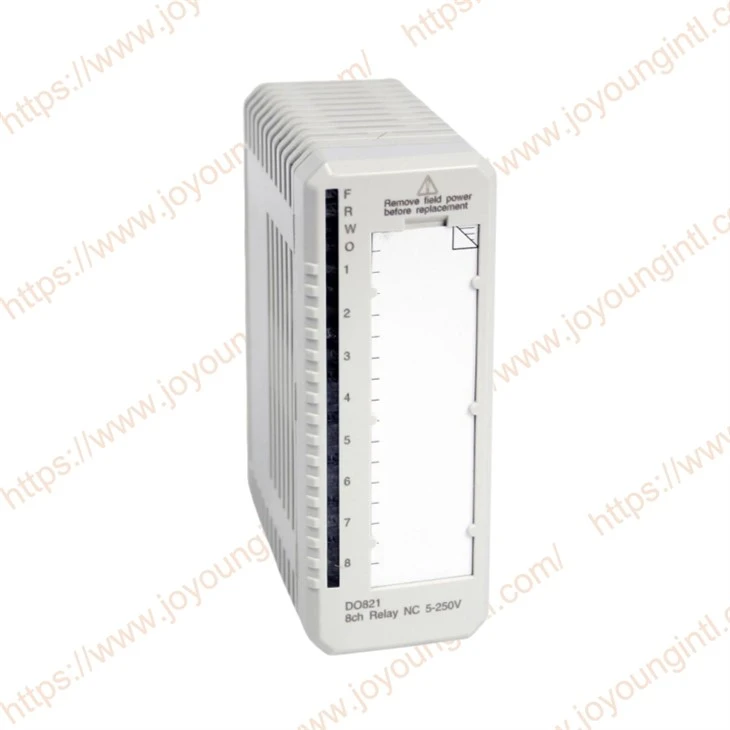

Modul DO821 3BSE013250R1 je ideální volbou pro budování spolehlivých systémů průmyslové automatizace. Jeho výkonné možnosti pohonu a flexibilní výběr napětí (24/48 V DC) umožňují jeho široké použití v kritických odvětvích, jako je automatizace procesů, výroba, energetika, úprava vody a ropa a plyn. Ať už ovládáte jednoduchý start/stop čerpadla nebo více pohonů na složité výrobní lince, DO821 zajišťuje, že příkazy jsou prováděny přesně a spolehlivě.
DO821 je 8kanálový výstupní modul 230 V AC/DC Relay (NC) pro S800 I/O. Maximální výstupní napětí je 250 V AC a maximální trvalý výstupní proud je 3 A. Všechny výstupy jsou jednotlivě izolovány. Každý výstupní kanál se skládá z optické izolační bariéry, LED indikace stavu výstupu, reléového ovladače, relé a komponent EMC ochrany. Kontrola napájecího napětí relé, odvozená od 24 V distribuovaného na ModuleBus, vydá chybový signál, pokud napětí zmizí, a rozsvítí se výstražná LED. Chybový signál lze číst přes ModuleBus. Tento dohled lze povolit/zakázat pomocí parametru.
Technické specifikace
Specifikace atributů
Model produktu DO821
Objednací číslo 3BSE013250R1
Typ produktu Modul digitálního výstupu
Počet kanálů 8
Typ výstupu Tranzistorový výstup (Sink/Source)
Jmenovité výstupní napětí 24 V DC (10.2 - 75 V DC)
Maximální výstupní proud na kanál 0,5 A
Maximální celkový výstupní proud modulu 4 A
Metoda izolace: Izolace kanálu od sběrnice propojovací desky, izolace mezi-skupinami kanálů
Spotřeba energie (základní deska 5 V) Typická 0,5 W
Kompatibilní regulátory ABB řady AC 800M
Řada I/O ABB S800 I/O
Podpora výměny za běhu-
Elektrické připojení přes odnímatelný přední konektor
Bezpečnostní certifikace CE, UL, ATEX, IECEx atd. (v závislosti na skutečném štítku produktu)
