Řízení turbíny WOODWARD 9907-162 9907-164 505

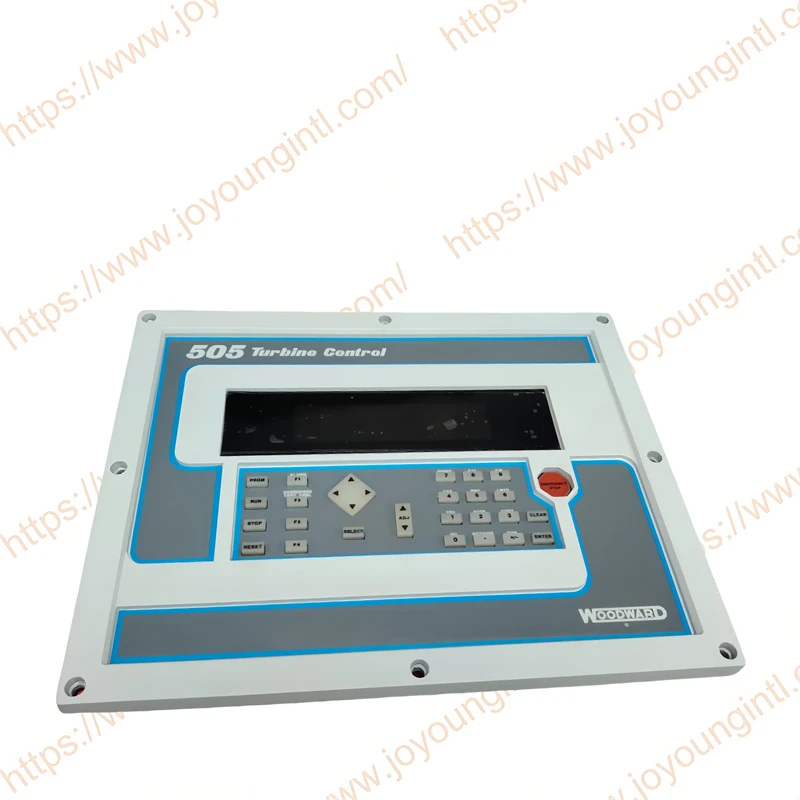

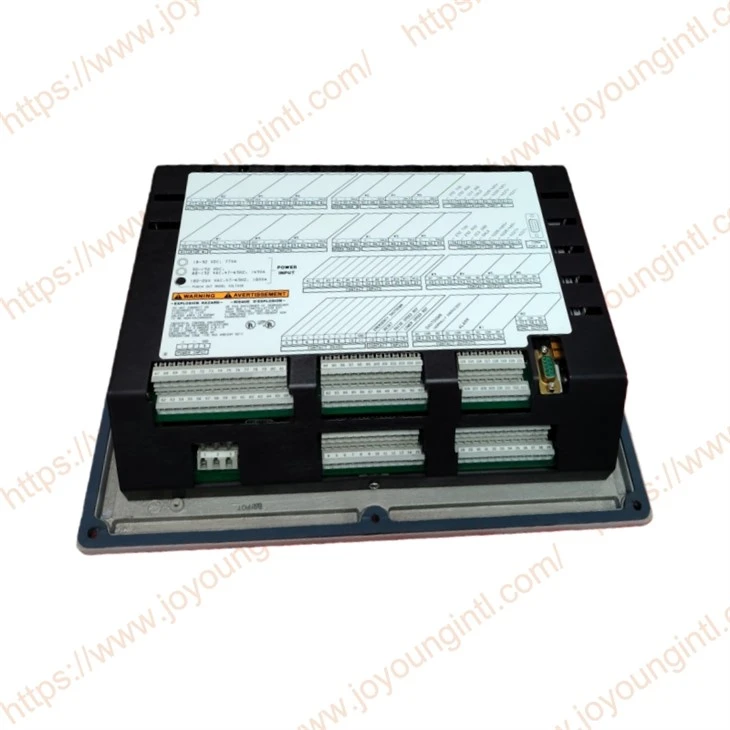

9907-162 & 9907-164 Mikroprocesorová řídicí platforma Woodward řady 505, vhodná pro jednoodběrové a/nebo jednokanálové řízení parní turbíny. Jádro ovladače má mikroprocesorový design. Může provádět řídicí úlohy, jako je rychlost, zatížení, start/stop a ochrana proti překročení rychlosti, mimo jiné prostřednictvím místního ovládacího panelu nebo softwarové konfigurace parametrů.

Řada 505 Digital Governor je mikroprocesorový-řadič vyvinutý společností Woodward pro energetické stroje, jako jsou parní turbíny, vyznačující se vysokou spolehlivostí, flexibilitou konfigurace a programovatelností v terénu. 9907-162, 9907-163 a 9907-164 jsou tři běžné možnosti konfigurace v rámci této řady.
Hlavní rozdíly mezi těmito třemi modely spočívají ve způsobu napájení a použitelných kategoriích napájení: 9907-162 je verze vysokonapěťového střídavého napájení, 9907-163 je verze hybridního zdroje střídavého/stejnosměrného proudu a 9907-164 je verze nízkonapěťového stejnosměrného napájení (18–32 V DC).

Srovnání specifikací pro WOODWARD 9907-162 & 9907-164:

Model 9907-164, který je napájen nízkonapěťovým stejnosměrným proudem, je zvláště vhodný pro instalaci do rozvodných řídicích skříní, řídicích systémů PLC nebo pro použití ve spojení s moderními automatizačními systémy. Na druhou stranu model 9907-162, který je napájen vysokým napětím, se častěji používá v energetických zařízeních k přímému připojení ke zdroji střídavého proudu v ovládacích skříních.

Mít schopnost přizpůsobit se průmyslovému-prostředí:
Rozsah provozních teplot: přibližně –40 stupňů F až +140 stupňů F (přibližně -40 stupňů až +60 stupňů )
Skladovací teplota: –40 stupňů F až +185 stupňů F
Vlhkost a ochrana: V souladu s normou IEC 60529 IP56, vhodné pro-místní prostředí s vysokou úrovní prachu a vlhkosti.

Tyto dva modely jako digitální regulátory rychlosti podporují standardní algoritmus řízení PID, který se používá k přesnému řízení rychlosti otáčení parní turbíny a rozložení zátěže.
Každý modul je vybaven multifunkčním ovládacím panelem s 30-klávesnicí a duálním- 24znakovým displejem, který se používá pro nastavování parametrů a monitorování na místě.
Modul je vybaven klíčovými bezpečnostními prvky, včetně:
Tlačítko testu nadměrné{0}rychlosti: Usnadňuje na webu{1}testování, zda logika ochrany proti nadměrné-rychlosti funguje správně
Vyhýbání se kritické rychlosti: Systém může používat algoritmy k zabránění provozu v určitých nebezpečných rozsazích rychlosti.
Monitorování limitu a stavu ventilu: Omezuje provoz pohonu, aby se zabránilo mechanickému poškození
Automatické vypnutí a indikátor prvního{0}}outu: Pomáhá rychle identifikovat příčinu, když dojde k poruše

Regulátor 505 je vhodný pro průmyslové parní turbíny různých velikostí a aplikací. Zahrnuje speciálně navržené algoritmy a logiku pro spouštění, zastavování, řízení a ochranu průmyslových parních turbín nebo turboexpandérů pohánějících generátory, kompresory, čerpadla nebo průmyslové ventilátory.

V konfiguracích průmyslových polí se 9907-164 & 9907-162 typicky používají jako řídicí jednotka turbíny pro výměnu dat se systémy PLC/DCS. Typická integrační architektura je následující:

┌───────────────────────────┐
│ DCS/PLC systém │ ←-- Modbus/TCP nebo RS-485/RTU
│ HMI/SCADA Monitorovací hlavní stanice │
│(ABB/Siemens/Yokoga,wa atd.) │
└──────────▲────────────────┘
│ Modbus/Ethernet
│
┌──────────┴────────────────┐
│ Woodward 9907-164 │ Ovladač
│ +24VDC napájení │
│ RS-232/RS-422/RS-485 │
│ Ethernet (volitelná) síť │
│ I/O Analog/Digitální │
└──────────▲────────────────┘
│ Senzory/výstupy na-místě
│
┌───────┴────────┐
│ Snímač otáček turbíny │
│ Pohon/pohon ventilu │
└────────────────┘
