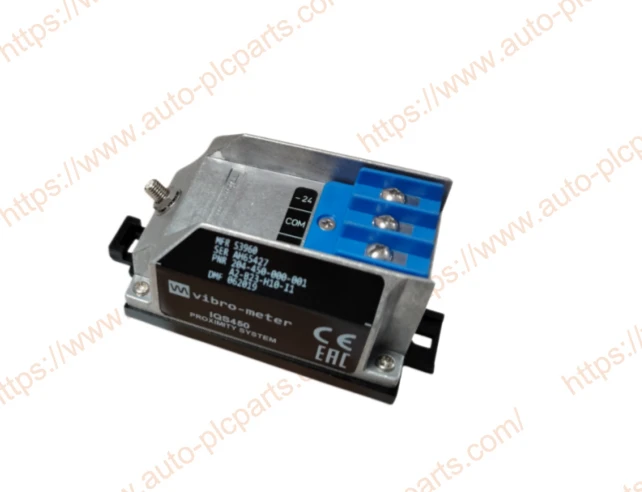

Kondicionér signálu IQS{0}} A1-B23-H05-I0je kondicionér signálu vyvinutý pro systémy měření přiblížení, kde pracuje s kompatibilními snímači přiblížení řady TQ a prodlužovacími kabely a tvoří tak kompletní měřicí řetězec. Pomocí technologie měření vířivých proudů převádí signály sondy na upravené výstupy pro nepřetržité sledování vibrací hřídele, posunutí hřídele, axiální polohy, excentricity a diferenciální roztažnosti. Modul je široce používán v parních turbínách, plynových turbínách, kompresorech, generátorech, čerpadlech a dalších kritických rotačních zařízeních a lze jej integrovat do systémů monitorování strojů VM600 pro monitorování stavu a aplikace ochrany strojů.
Pro údržbáře a nákupčí průmyslových náhradních dílůIQS450 204-450-000-001 A1-B23-H05-I0je běžně vybírán pro plánovanou údržbu, upgrady systému a výměnu stávajících kondicionérů signálu. Před nákupem se zákazníci obvykle zaměřují na kompatibilitu konfiguračního kódu, přizpůsobení bezdotykových snímačů TQ, systémovou integraci a dostupnost produktu. Každá námi dodaná jednotka je před odesláním vizuálně zkontrolována, na vyžádání jsou k dispozici fotografie produktů a podpora testování. Poskytujeme celosvětovou přepravu, 12-měsíční záruku a technickou pomoc pro ověření modelu, potvrzení kompatibility a poprodejní podporu, což zákazníkům pomáhá zjednodušit nákup a instalaci.
RFQ: Kontaktujte nás pro aktuální cenu, skladovou dostupnost a dodací lhůtu
IQS450 / 204-450-000-001 / A1-B23-H05-I0
Před zakoupením by měla být potvrzena kompletní konfigurace, protože různé konfigurační kódy IQS450 mohou představovat různé rozsahy měření, citlivosti, typy výstupů a délky systému.
Přesná identifikace produktu
Produkt nabízený na této stránce je označen jako:
Číslo dílu: 204-450-000-001
Konfigurace: A1-B23-H05-I0
Konfiguraci lze interpretovat následovně:
A1:Standardní konfigurace prostředí.
B23:4 mm měřicí rozsah s citlivostí 4 mV/μm a konfigurací napěťového výstupu.
H05:Možnost celkové délky systému 5 m.
I0:Pouze kondicionér signálu, bez volitelného montážního adaptéru.
Tyto konfigurační detaily jsou důležité při výměně stávajícího IQS450, protože stejnou řadu IQS450 lze dodat s různými elektrickými a mechanickými konfiguracemi.
Informace o modelu a konfiguraci IQS450
| Název produktu | Kondicionér signálu |
| Model | IQS450 |
| Číslo dílu | 204-450-000-001 |
| Konfigurační kód | A1-B23-H05-I0 |
| Série | Systém měření vzdálenosti |
| Typ produktu | Eddy-Aktuální kondicionér signálu |
| Princip měření | Bez-kontaktní Eddy-Current Technology |
| Kompatibilní sonda | Bezdotykové snímače řady TQ |
| Kompatibilní prodlužovací kabel | Prodlužovací kabely řady EA |
| Kompatibilní monitorovací systém | Monitorovací systém strojů VM600 |
| Měřené parametry | Vibrace hřídele, posunutí hřídele, axiální poloha, excentricita, diferenciální expanze, měření mezery |
| Aplikace | Nepřetržité monitorování stavu a ochrana strojů pro rotující zařízení |
| Způsob instalace | Instalace rozvaděče |
| Elektrické připojení | Připojení svorkovnice |
| Typ bydlení | Skříň průmyslové-třídy |
| Montáž | Montáž na DIN lištu |
| Provozní prostředí | Průmyslová vnitřní ovládací skříň |
| Kontrola kvality | Vizuální kontrola a ověření funkčnosti před odesláním |
| Stav | Nové / přebytek v původním balení (v závislosti na skladové dostupnosti) |
| Země původu | Švýcarsko |
|
Dimenze |
15*14*5 cm |
|
Hmotnost |
0,35 kg |
| KÓD HS | 8529905000 |
| Záruka | 12 měsíců |
| Obal | Anti{0}}statický sáček, ochranná bublinková fólie a vyztužený exportní karton |
| Způsoby dopravy | DHL, FedEx, UPS, TNT nebo zákazníkem{0}}určený přepravce |
| Dodací lhůta | Na skladě nebo podle aktuálních zásob |
Funkce IQS450 v systému průmyslové automatizace
IQS450 provádí funkce úpravy signálu- mezi snímačem přiblížení a systémem sledování stroje.
Jeho pozici v systému lze popsat jako:
Měření blízkosti
TQ 402 nebo TQ 412 měří vzdálenost mezi sondou a vodivým hřídelem nebo cílem.
Úprava signálu
IQS450 zajišťuje požadované buzení převodníku a zpracovává měřicí signál.
Sledování
Upravený signál pak může být připojen k vhodnému monitorovacímu nebo ochrannému zařízení stroje.
Řídicí / rostlinný systém
V závislosti na celkové instalaci mohou být informace o měření následně použity systémem ochrany strojního zařízení, monitorovací platformou, DCS, PLC nebo jiným systémem na-úrovni závodu.
IQS450 proto funguje jako komponent rozhraní v rámci kompletní architektury monitorování strojů.
Kompatibilní s
TheKondicionér signálu IQS{0}} A1-B23-H05-I0je navrženo tak, aby fungovalo jako součást kompletního systému měření přiblížení Vibro{0}}metru. Není určen pro samostatné použití a měl by být instalován s kompatibilními snímači přiblížení, prodlužovacími kabely a monitorovacími moduly, aby byla zajištěna správná přesnost měření a výkon systému. Před instalací nebo výměnou ověřte, že model produktu a konfigurační kód odpovídají stávajícímu systému.
Hřídel stroje / vodivý terč → TQ 402 nebo TQ 412 → Prodlužovací kabel EA 402 → IQS450 → Monitorovací nebo ochranný systém
Bezdotykové snímače řady TQ
IQS450 je kompatibilní sSnímače přiblížení Vibro-Meter řady TQ, které zjišťují vzdálenost mezi hrotem sondy a vodivým cílem pomocí bez-dotykové technologie vířivých{1}}proudů. Spolu s kondicionérem signálu tvoří sonda primární snímací prvek pro měření vibrací hřídele, posunutí hřídele, axiální polohy a excentricity.
Prodlužovací kabely řady EA
Kondicionér signálu je navržen pro práci sProdlužovací kabely řady EA, které připojují bezdotykový snímač TQ k IQS450. Sonda, prodlužovací kabel a kondicionér signálu jsou kalibrovány jako kompletní měřicí řetězec, takže je důležité použít specifikovaný typ a délku kabelu pro vybranou konfiguraci.
Monitorovací systém strojů VM600
IQS450 je široce používán vVibro{0}}metr VM600 Machinery Monitoring System, kde jsou signály z upravených senzorů přenášeny do monitorovacích modulů pro nepřetržité monitorování stavu strojů, zpracování alarmů a ochranu stroje. Platforma VM600 se běžně používá v kritických rotačních zařízeních napříč odvětvími výroby energie, ropy a zemního plynu, petrochemie a dalších průmyslových odvětví.
Karta ochrany strojů MPC4
Upravený výstup z IQS450 lze použít sKarta ochrany strojů MPC4, umožňující nepřetržité sledování parametrů vibrací a posuvů. Monitorovací modul vyhodnocuje signály senzorů, generuje funkce alarmu a vypínání a předává naměřená data řídicím systémům vyšší{1}}úrovně.
Systémový ovladač CPUM
V rámci stojanu VM600 jeCPUM (modul centrální procesorové jednotky)řídí systémovou komunikaci, konfiguraci a zpracování dat. Při použití společně s IQS450 a monitorovacími moduly poskytuje CPUM centralizovanou správu dat monitorování strojů a diagnostiku systému.
Komunikační modul IOCN
TheKomunikační modul IOCNzajišťuje komunikaci a výměnu dat mezi monitorovacím systémem VM600 a řídicími systémy závodu, jako jsou platformy DCS, PLC nebo SCADA. IQS450 dodává upravené měřicí signály, které lze zpracovávat a přenášet prostřednictvím architektury VM600.
Typické rotační stroje
IQS450 je běžně instalován ve strojích vyžadujících nepřetržité monitorování stavu, včetně:
Parní Turbíny
Plynové turbíny
Vodní generátory
Odstředivé kompresory
Pumpy
Elektromotory
Průmyslové ventilátory
Turbo expandéry
Dmychadla
Velké rotační procesní zařízení
Doporučení pro kompatibilitu systému
Před zakoupením nebo výměnou kondicionéru signálu IQS450 se doporučuje ověřit:
Kompletní model produktu a objednací kód
Kompatibilní snímač přiblížení řady TQ
Odpovídající prodlužovací kabel řady EA
Konfigurace monitorovacího modulu VM600
Stávající systém ochrany strojů
Instalační výkresy a konfigurace zapojení
Potvrzení kompatibility celého měřicího řetězce pomáhá zkrátit dobu uvádění do provozu, minimalizuje rizika výměny a zajišťuje správné fungování kondicionéru signálu v rámci stávajícího monitorovacího systému.
Související a alternativní modely
IQS450 204-450-000-001 A1-B22-H05-I0
IQS450 204-450-000-001 A1-B23-H10-I0
IQS450 204-450-000-001 A1-B23-H05-I0
IQS450 204-450-000-002
TQ 402
TQ 412
EA 402
FAQ
Otázka: Jaké informace je třeba potvrdit při výměně IQS450?
Odpověď: Potvrďte prosím následující položky:
Kompletní model produktu
Konfigurační kód
Model sondy řady TQ
Model a délka prodlužovacího kabelu řady EA
Používá se modul VM600
Původní způsob zapojení výrobku
Tyto informace pomáhají zajistit, že nový produkt může přímo nahradit původní zařízení.
Otázka: Jaká nezbytná opatření je třeba učinit před instalací IQS450?
Odpověď: Doporučení před-instalací:
Ověřte model produktu a konfigurační kód;
Ověřte kompatibilitu sondy a prodlužovacího kabelu;
Instalujte podle schématu zapojení;
Přerušte napájení zařízení;
Zkontrolujte, zda instalační prostředí rozvaděče splňuje požadavky.
Otázka: Může B23 nahradit B21?
A: Nepředpokládejte, že může.
B21 a B23 mají různé charakteristiky měření. Před výměnou by měla být ověřena stávající konfigurace systému.
Otázka: Znamená H05, že IQS450 obsahuje 5 m kabel?
A: Ne.
H05 identifikujemožnost celkové délky systému. Skutečné uspořádání kabelů je třeba zkontrolovat společně se sondou TQ a prodlužovacím kabelem EA.
Otázka: Jaké informace bych měl poskytnout, když žádám o cenovou nabídku?
Odpověď: Uveďte prosím úplné číslo dílu, konfiguraci, množství, místo určení a požadované datum dodání.
Doporučený odkaz na RFQ je:
Vibro-metr IQS450 204-450-000-001 A1-B23-H05-I0
Otázka: Jaká je záruční doba?
Odpověď: Standardní záruka nabízená na produkt je12 měsíců, za dodržení dohodnutých prodejních podmínek.
