Představení produktu

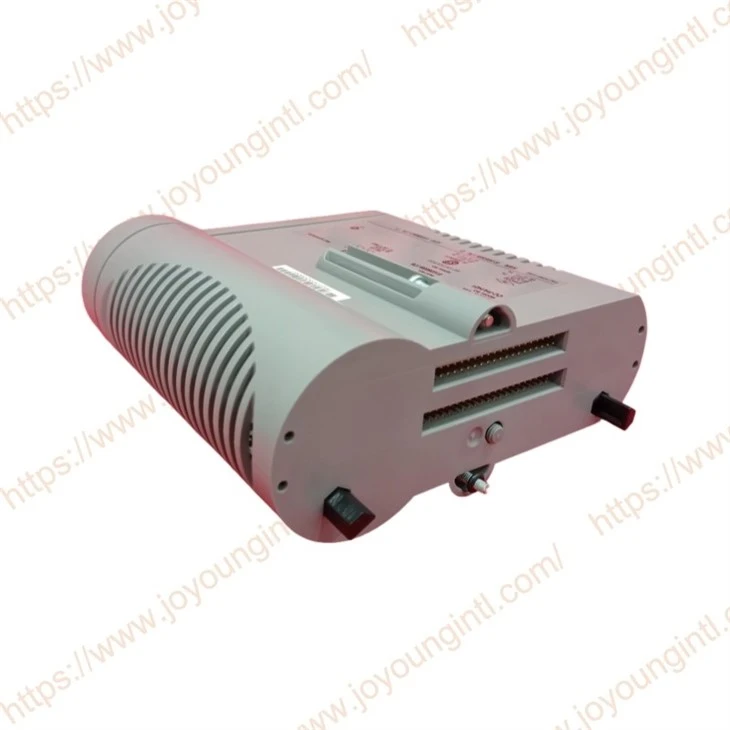

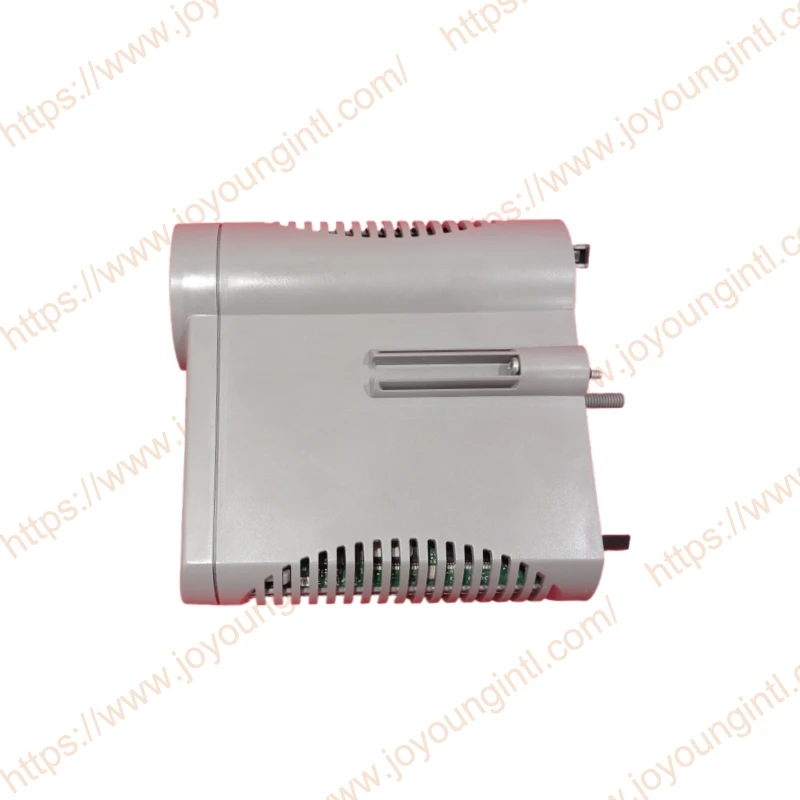

CC-PAIH01 a CC-PAIH02 patří k High{4}}analogovému vstupu s HART moduly, které se používají k převodu analogových signálů z polních přístrojů na digitální data, která mohou být použita řídicím systémem, a podporují komunikační protokol HART, čímž je dosaženo hluboké integrace s-inteligentními zařízeními na místě. Honeywell, jako přední světový dodavatel automatizačních a řídicích systémů, má své I/O moduly řady Experion PKS / C300 široce používané v systémech řízení průmyslových procesů.
Technické specifikace
|
Výroba |
HONEYWELL |
|
Model |
CC-PAIH01 a CC-PAIH02 |
|
Číslo dílu |
51405038-175 & 51405038-375 |
|
Popis |
Analogový vstup s HART
|
|
Původ |
USA |
|
Dimenze |
20*20*10 cm |
|
Hmotnost |
0,65 kg |
Podrobnosti o produktu
CC-PAIH01 i CC-PAIH02 mají následující základní funkce:
1.16 Kanálový analogový vstup: Lze jej připojit k více polním přístrojům, jako jsou tlakové vysílače, průtokoměry, proudové/napěťové senzory atd., což umožňuje sběr více procesních proměnných.
2. Podpora komunikačního protokolu HART: Podporuje protokol HART (Highway Addressable Remote Transducer), který umožňuje obousměrnou{1}}digitální komunikaci mezi-inteligentními zařízeními a řídicími systémy na místě. 3. Podpora redundance: V kritických systémových aplikacích lze moduly spárovat s redundantními moduly.
1.16 Kanálový analogový vstup: Lze jej připojit k více polním přístrojům, jako jsou tlakové vysílače, průtokoměry, proudové/napěťové senzory atd., což umožňuje sběr více procesních proměnných.
2. Podpora komunikačního protokolu HART: Podporuje protokol HART (Highway Addressable Remote Transducer), který umožňuje obousměrnou{1}}digitální komunikaci mezi-inteligentními zařízeními a řídicími systémy na místě. 3. Podpora redundance: V kritických systémových aplikacích lze moduly spárovat s redundantními moduly.
CC-PAIH02 je vylepšená verze CC-PAIH01. Kromě toho, že zdědil své hlavní funkce, zlepšil se také z hlediska přesnosti, schopnosti zpracování signálu a komunikační schopnosti:
Podporuje ADC s vyšší přesností
Vyšší izolační napětí a silnější odolnost proti rušení
Vybaveno podporou protokolu HART 7 a vylepšenými-diagnostickými funkcemi na místě
Rychlé vzorkování a vyšší stabilita měření
Podporuje ADC s vyšší přesností
Vyšší izolační napětí a silnější odolnost proti rušení
Vybaveno podporou protokolu HART 7 a vylepšenými-diagnostickými funkcemi na místě
Rychlé vzorkování a vyšší stabilita měření
Detailní specifikace – Analogový vstup s HART:
|
Parametr
|
Specifikace
|
|
|
Vstupní / výstupní model
|
CC-PAIH01 & CC-PAIH02- Analogový vstup vysoké úrovně s HART
|
|
|
Model IOTA
|
Ne-nadbytečné
|
Nadbytečný
|
|
CC-TAIX01
|
CC-TAIX11
|
|
|
CC-GAIX21
|
CC-GAIX11
|
|
|
CC-TAID01
|
CC-TAID11
|
|
|
Typ vstupu
|
Napětí, proud (2-drátové nebo samonapájecí vysílače)
|
|
|
Vstupní kanály1
|
16 kanálů (12 jednostranných / 4 diferenciální)
|
|
|
Poměr odmítnutí společného režimu, stejnosměrný až 60 Hz (500
nevyváženost zdroje)
|
70 dB
|
|
|
Společné napětí, stejnosměrné až 60 Hz
|
-6 až +5 V vrchol
|
|
|
Rozlišení A/D převodníku
|
16 bitů
|
|
|
Vstupní rozsah1
|
0 až 5 V, 1 až 5 V, 0,4 až 2 V, 4-20 mA (až 250 Ω)
|
|
|
Poměr odmítnutí v normálním režimu při 60 Hz
|
19 dB
|
|
|
Odezva filtru v normálním režimu
|
Jednopólové RC, -3 dB @ 6,5 Hz
|
|
|
Maximální vstup v normálním režimu (rozdílové vstupy, bez poškození)
|
± 30 voltů
|
|
|
Přeslechy, stejnosměrný až 60 Hz (kanál-na-kanál)
|
-60 dB
|
|
|
Vstupní impedance (napěťové vstupy)
|
>Napájení 10 M Ω
|
|
|
Vstupní rychlost skenování
|
50 ms
|
|
|
Hardwarová přesnost (@ CMV=0 V)
|
± 0,075 % plného-měřítka (23,5 stupně ± 2 stupně)
± 0,15 % plného-měřítka (0 až 60 stupňů)
|
|
|
Vysílač Field Power Conditioning
|
Individuálně chráněné obvody pro omezení proudu pro třídu 1, Div 2 nezápalné rozhraní. Není potřeba žádné tavení
|
|
|
Poznámka 1: CC-PAIH01 podporuje napěťové vstupy pro kanály 13-1.6. CC-PAIH02 podporuje napěťové vstupy pro kanály 1-16 při použití s CC-TAIDx1 IOTA. Zatěžovací odpor každého kanálu 250 Ohmů je připojen ke vstupní svorce pomocí drátové propojky na IOTA. Tuto propojku by měl uživatel přeříznout na kanálech, které mají být použity s napěťovými vysílači. U kanálů 13-,1,6 je připojení vstupu na spodní straně normálně připojeno k společnému systému pomocí drátové propojky na IOTA. Tuto propojku může uživatel odříznout, aby umožnil různé operace v závislosti na provozu v rámci specifikace CMV.
|
||
