Popis
Technické parametry
Úvod produktu

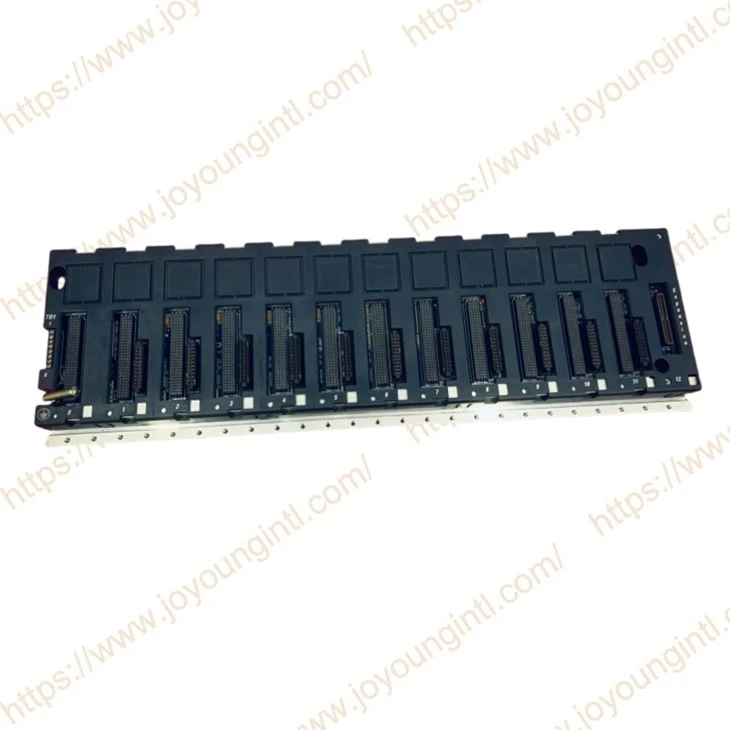

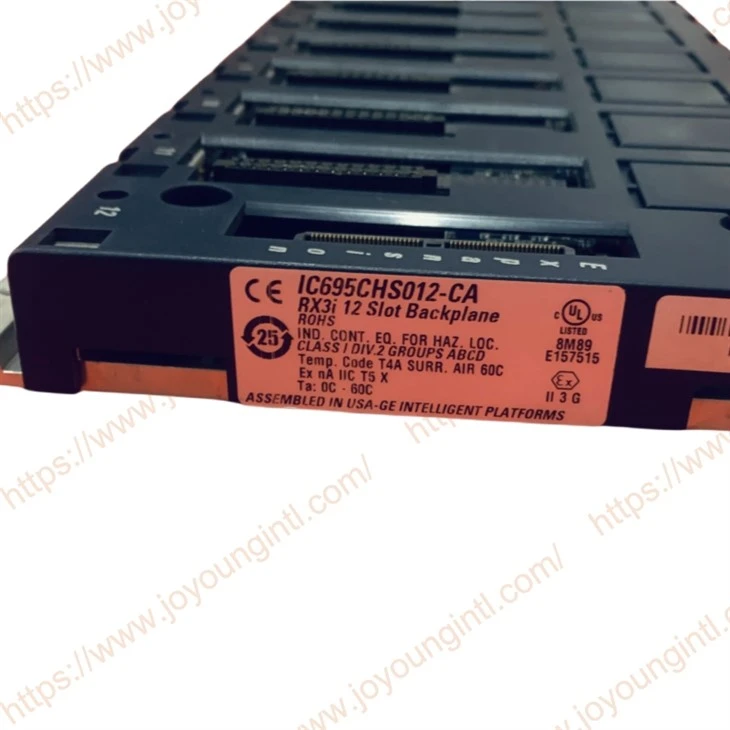

IC695CHS012 je 12-slot Universal Backplane modul pro GE FANUC RX3I PACSystems Series, podporující PCI (IC695) a sériové (IC694) založené I/O a opční moduly a také moduly modulů a opce. Podporuje horké výměny modulů, což umožňuje vyměnit moduly, když je systém spuštěn, snižuje prostoje a usnadňuje údržbu.
Technické specifikace
|
Výroba |
Ge |
|
Model |
IC695CHS012 |
| Číslo dílu | IC695CHS012 |
|
Popis |
RX3I PAC System Slot Universal Base |
|
Původ |
USA |
|
Dimenze |
14*12*3cm |
|
Hmotnost |
0,5 kg |
Podrobnosti o produktu
Univerzální backplane RX3I podporuje jak moduly I/O a opční moduly založené na PCI (IC695), tak sériovou (IC694) s jeho backplane s dvojitou businkou. Universal Backplane RX3I také podporuje 90-30 IO a opční moduly. Seznamy podporovaných modulů naleznete v systémové příručce Pacsystems RX3I, GFK-2314. Mezi funkce univerzálního backplane patří:
▪ Terminální pás na levém konci pro izolované +24 V vstup
▪ Bod uzemňovacího bodu zadního plánu
▪ Integrální uzemňovací lišta pro připojení modulu/štítů
▪ Konektor sériového rozšiřování pro připojení k sériové expanzi a vzdálených backplany
▪ Čísla slotů jsou vytištěna na backplane, kterou lze použít jako reference pro konfiguraci.
Historie vydání:
|
Katalogové číslo
|
Datum
|
Popis
|
|
IC695CHS012-CA
|
Duben 2009
|
Změny hardwaru pro dodržování předpisů EU-Rohs
|
|
IC695CHS012-BAMP
|
Únor 2009
|
Zlepšená imunita proti hluku v životním prostředí
|
|
IC695CHS012-BA
|
Září 2007
|
Schválení ATEX pro skupinu 2, aplikace kategorie 3.
|
|
IC695CHS012A
|
Srpen 2004
|
Počáteční uvolnění produktu
|
Instalace na nebezpečných místech:
▪Warning - nebezpečí výbuchu - nahrazení komponent může narušit vhodnosti pro
Třída I, divize 2;
▪Warning - nebezpečí výbuchu - Pokud jste v nebezpečných místech vypnuli napájení
Výměna nebo zapojení modulů a
▪Warning - nebezpečí výbuchu - Nepojte nebo odpojíte zařízení, pokud není napájeno
Byl vypnut nebo je oblast známo, že je nekzonózní.
▪quipment označené týkající se třídy I, skupiny A, B, C&D, Div . 2 nebezpečné
Místa jsou vhodná pro použití ve třídě I, divizi 2, skupinách A, B, C, D nebo ne Hazardové
Pouze umístění
