Představení produktu

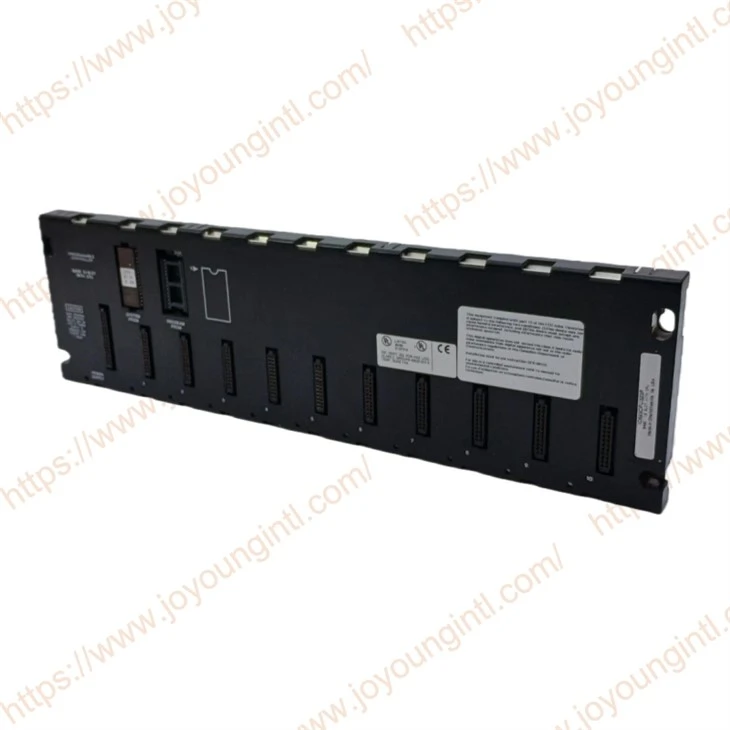

IC693CPU323 je základní deska Turbo CPU s 10 sloty v řadě GE Fanuc 90-30. Obsahuje 10 I/O slotů a 1 vyhrazený napájecí slot a je kompatibilní s několika základními I/O moduly řady 90-30. Samo o sobě je vybaveno pouze základním sériovým komunikačním portem. Pokud je spárován s volitelnými komunikačními moduly, jako je Ethernet, Profibus a GCM, lze jej připojit k odpovídajícímu typu průmyslové sítě, aby se dosáhlo datové interakce s jinými řídicími zařízeními a nadřazenými počítači a přizpůsobilo se komunikačním požadavkům různých scénářů.
Technické specifikace
|
Výroba |
GE |
|
Model |
IC693CPU323 |
| Číslo dílu | IC693CPU323 |
|
Popis |
10-SLOTOVÁ ZÁKLADNA s CPU |
|
Původ |
USA |
|
Dimenze |
Rozměr 30*25*5 cm |
|
Hmotnost |
0,55 kg |
IC693CPU323 Hlavní funkční vlastnosti
Provádění a ovládání programu
Zodpovědnost za vysokorychlostní{0}}skenování a spouštění řídicích programů napsaných uživateli (žebříkové diagramy, seznamy příkazů, funkční blokové diagramy atd.).
Poskytuje komplexní a výkonnou sadu instrukcí, která podporuje složité logické, matematické operace, manipulaci s daty a řízení procesů.
Paměť
Paměť uživatelského programu: Poskytuje velkokapacitní{0}}kapacitní úložný prostor o velikosti 64 kB, který se používá k uložení komplexní řídicí logiky a konfigurace systému.
Paměť datového registru: Poskytuje 32K bajtů úložného prostoru a nabízí dostatečné úložiště pro velké množství proměnných, polí a procesních dat.
Typ paměti je RAM + záložní lithiová baterie. Uživatelské programy lze ukládat do vnitřní -nezávislé paměti (paměť flash).
Vestavěné-komunikační rozhraní
Rozhraní Ethernet: Integruje ethernetový port 10Base-T (rozhraní RJ-45). Toto je jeho nejvýraznější vlastnost.
Podporuje protokol SRTP (protokol GE vyhrazený pro průmyslový Ethernet) pro vysokorychlostní -výměnu dat s vyššími počítači (HMI/SCADA), programovacími pracovními stanicemi a dalšími zařízeními podporujícími SRTP-.
Podporuje funkci serveru Modbus TCP a usnadňuje standardizovanou komunikaci se softwarem třetích{0}}stran nebo zařízeními, která podporují Modbus TCP (jako jsou pokročilé systémy HMI, MES).
Konfigurace a programování IC693CPU323
Programovací software
Pro konfiguraci hardwaru, psaní programů, ladění a stahování použijte Proficy Machine Edition (PME). Může být připojen přes sériový port nebo ethernetový port.
Konfigurace sítě
Pro usnadnění ethernetové komunikace je nutné nakonfigurovat jedinečnou IP adresu, masku podsítě a bránu pro CPU323 v softwaru PME.
Fyzické a instalační specifikace
Vnější rozměry: Standardní jednoslotový CPU modul řady 90-30, ale kvůli svým komplexním funkcím je obvykle o něco delší než základní CPU.
Místo instalace: Musí být instalováno do slotu zcela vlevo v místní sestavě PLC Series 90-30.
Kontrolka stavu: Panel je vybaven několika kontrolkami LED, včetně:
RUN/STOP: Stav běhu/zastavení
BATT: Nízká kapacita baterie
FAULT: Indikace poruchy
COM1: Aktivita sériové komunikace
COM2 (ETH): Spojení ethernetového portu/indikátor stavu aktivity
Baterie: Lithiová baterie se používá k-vypnutí uchování dat RAM a skutečného{1}}času.
Technické parametry výkonu
Rychlost skenování: Typická doba skenování je 0,4 milisekundy na K logickou instrukci, což patří k špičkovému-výkonu v řadě 90-30.
Možnost rozšíření: Lze připojit až 2 expanzní sestavy (pomocí rozšiřujícího kabelu IC693CBL3xx) a celkem lze spravovat 3 sestavy.
Komunikační port
1 x 10 BASE-T Ethernet port (RJ-45)
1 x RS-232/485 přepínatelný sériový port (9pinový typ D)
Podporované protokoly: SRTP, Modbus TCP, FTP (Ethernet end); SNP, Modbus RTU (sériový terminál)
Typické oblasti použití
Tento procesor je vhodný pro komplexní aplikace, které vyžadují vysoce{0}}výkonné logické řízení, tovární{1}}integraci dat na úrovni a síťovou správu, jako například:
Velké-centrum pro manipulaci a distribuci materiálu
Komplexní výrobní montážní linky a montážní linky
Systém monitorování procesů, který je třeba integrovat do tovární informační sítě (IT systém)
Jako centrální hlavní stanice středně-velkého distribuovaného řídicího systému.
