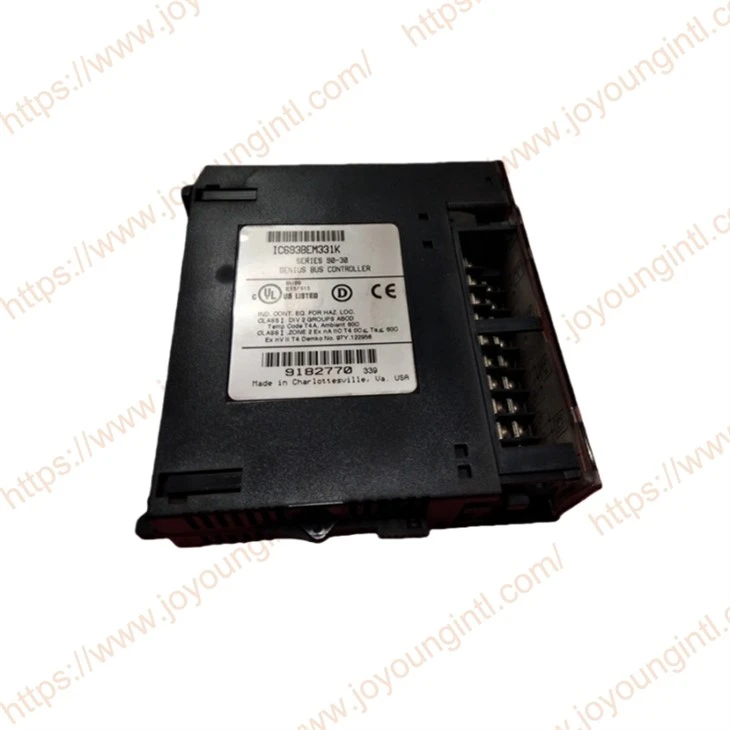

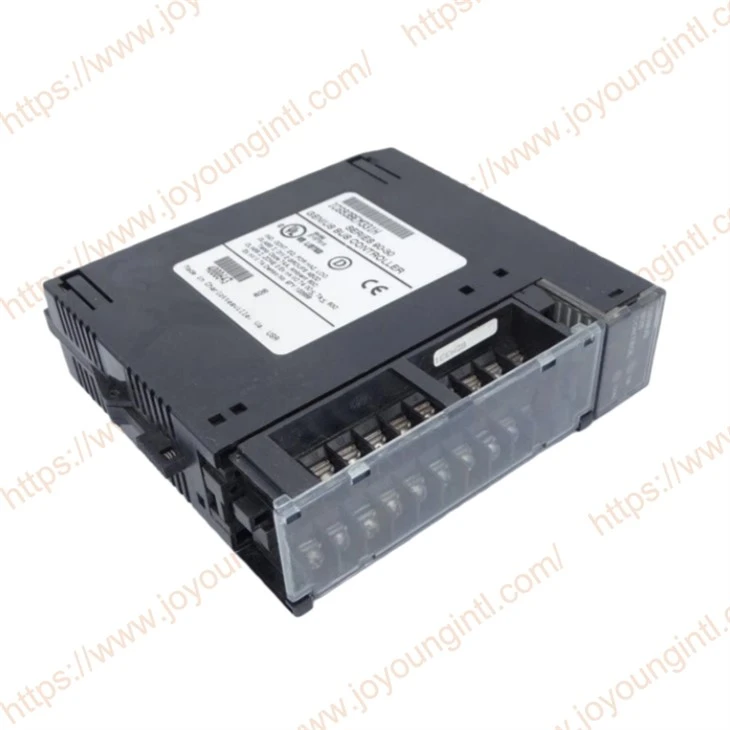

Modul GE FANUC IC693BEM331

TheIC693BEM331je Genius Bus Controller Module vyvinutý společností GE Fanuc, aby sloužil jako základní komunikační modul v systému Series 90-30 PLC. Modul propojuje PLC Series 90-30 se sériovou sběrnicí Genius I/O s cílem nabídnout rychlou datovou komunikaci a ovládání vzdálených I/O zařízení.

Řadič sběrnice Genius Series 90-30 (čIC693BEM331) poskytuje rozhraní mezi PLC Series 90-30 a sériovou sběrnicí Genius I/O. GBC přijímá a vysílá řídicí data o velikosti až 128 bajtů pro až 31 zařízení na I/O sběrnici Genius. Genius BusController může sloužit:

Geniální blokyposkytují rozhraní pro širokou škálu diskrétních, analogových a speciálních-účelových polních zařízení. Moduly GCM a GCM+ jsou popsány dříve. Nelze ovládat bloky Genius.
Drops na dálku, které se skládají ze stojanů Series 90-70 1/0 připojených ke sběrnici prostřednictvím modulů RemoteI/0 Scanner. Každá z těchto kapek může mít libovolnou kombinaci diskrétních a analogových 1/0 modulů Series 90-70, které poskytují až 128 bajtů vstupních dat a 128 bajtů výstupních dat.
I/O stanice Field Control,který se skládá z jednotky sběrnicového rozhraní (BlU) a až osmi přídavných modulů Field Control. Modul poskytuje inteligentní zpracování, skenování 1/0 a konfiguraci funkcí pro I/O stanici.
Genius ruční-monitor (HHM), což je přenosné zařízení, které lze také trvale namontovat. HHM poskytuje pohodlné uživatelské rozhraní pro nastavení bloků, monitorování dat a diagnostiku.
Více hostitelů, pro komunikaci pomocí datagramů a globálních dat.

Modul řadiče sběrnice Genius

Společná architektura systémuIC693BEM331je následující:
CPU PLC
↓

IC693BEM331
↓

Geniální autobus
↓
Vzdálený I/O modul
V tomto rámci:
PLC je zodpovědné za řízení logiky.
Síť Genius odpovídá za-komunikaci na webu.
I/O zařízení je zodpovědné za získávání signálu.

Řízení průmyslové automatizace:
Připojení diskrétních I/O zařízení: solenoidové ventily, spouštěče motorů, koncové spínače atd.
Připojení analogových I/O zařízení: snímače tlaku, teplotní čidla, průtokoměry atd.
Připojení speciálních-účelových polních zařízení
Distribuovaný I/O systém:
Komunikace s pobočkou Remote I/O (připojená prostřednictvím modulu skeneru Remote I/O k I/O racku Series 90-70)
I/O stanice Field Control (připojená přes jednotku sběrnicového rozhraní, podporuje až 8 přídavných modulů Field Control)
Kapesní monitor Genius (ruční-monitor)
Systémová integrace:
Výměna dat s hostitelským (hostitelským) systémem
Budování rozsáhlých-distribuovaných řídicích systémů

Environmentální požadavky:
Doporučuje se instalovat uvnitř ochranného krytu, aby se zabránilo přímému kontaktu s vodou, nadměrnou vlhkostí a extrémními teplotními podmínkami.
Stupeň ochrany: IP20. Vhodné pro instalaci do průmyslových rozvaděčů.
Metoda konfigurace:
Konfiguraci modulu lze provést pomocí ručního{0}}monitoru GE Fanuc.
Programování systému lze provádět pomocí softwaru Logicmaster 90.
Požadavky na údržbu:
Údržbu okruhu by měli provádět kvalifikovaní odborníci.
Nesprávné zapojení nebo provoz může způsobit poruchu zařízení, poškození majetku nebo zranění osob.

Při instalaciIC693BEM331, je obecně nutné dodržet následující kroky:
Vypněte napájení systému PLC
Vložte modul do vertikálního slotu racku Series 90-30.
Připojte kabel sběrnice Genius
Nakonfigurujte adresu zařízení
Proveďte konfiguraci systému pomocí softwaru Logicmaster 90 nebo Proficy
Po dokončení konfigurace může PLC komunikovat se vzdálenými zařízeními prostřednictvím sítě Genius.
