STANDARDNÍ AC NAPÁJENÍ Schneider Electric BMXCPS2000

BMXCPS2000 je standardní napájecí modul, který se používá hlavně k napájení PAC (Programmable Automatic Controllers), jako jsou Modicon M340 a M580, a také souvisejících I/O modulů. Hlavní funkcí, kterou poskytuje BMXCPS2000, je převést běžné vstupní napětí 100–240 V AC z průmyslového areálu na stejnosměrný výstup, který splňuje požadavky řídicího systému PLC.

BMXCPS2000 patří do řady Modicon X80. Tato řada je univerzální modulová platforma navržená společností Schneider pro střední a{3}}rozsáhlé řídicí systémy průmyslové automatizace a je úzce integrována s řídicími systémy Modicon M340 a M580. Moduly řady X80 sdílejí jednotné mechanické rozhraní, základní sběrnici, instalační schéma a podpůrný software, čímž výrazně snižují náročnost údržby, zásoby náhradních dílů a náklady na školení.

Široký rozsah napětí a frekvence pro všestranný provoz
Standardní AC napájecí zdroj BMXCPS2000 podporuje široký rozsah napětí, přizpůsobuje se vstupnímu napětí od 100 do 240 V AC a odolává kolísání v rozmezí 85 až 264 V. Tato flexibilita zajišťuje, že napájecí modul může spolehlivě fungovat napříč různými napájecími zdroji, takže je vhodný pro různá průmyslová prostředí. Navíc je navržen pro frekvence 50 Hz i 60 Hz s frekvenčními limity od 47 do 63 Hz. Tato přizpůsobivost umožňuje konzistentní výkon bez ohledu na frekvenční variace v rozvodné síti a poskytuje tak klid pro uživatele v oblastech s proměnlivými podmínkami napájení.

Vysoká účinnost a možnosti sekundárního napájení
Standardní AC napájecí zdroj BMXCPS2000 nabízí efektivní distribuci energie s jmenovitým výkonem 8,5 W, což mu umožňuje minimalizovat spotřebu energie a zároveň dodávat dostatek energie kritickým systémům. Obsahuje sekundární zdroj 24 V DC pro napájení senzoru (10,8 W), napájení I/O modulu (16,8 W) a podporu procesoru, stejně jako 3,3 V DC napájení (8,3 W) pro logiku I/O modulu. Tato schopnost poskytovat sekundární napájení více komponentům zajišťuje, že základní části systému zůstanou napájeny nezávisle, což snižuje riziko prostojů a zvyšuje spolehlivost systému během kolísání primárního napájení.

Bezpečnostní a ochranné funkce
Standardní napájecí zdroj BMXCPS2000, navržený s robustními bezpečnostními funkcemi, poskytuje izolační odpor přes 100 MOhm mezi primární částí a zemí, což zvyšuje bezpečnost uživatele a chrání systém před elektrickými poruchami. Má krytí IP20 pro ochranu proti prachu a náhodnému kontaktu, takže je vhodný pro použití v kontrolovaných průmyslových prostředích. Kromě toho je modul navržen tak, aby vydržel nárazuvzdornost až 30 gn a odolnost proti vibracím 3 gn, což zajišťuje stabilní provoz v prostředích vystavených fyzickému namáhání. Tento odolný design vyhovuje odvětvím, která potřebují odolný a stabilní napájecí modul.

Zvýšená odolnost a provozní dosah
Standardní AC napájecí zdroj BMXCPS2000 s působivou hodnotou MTBF (Mean Time Between Failures) 4 638 000 hodin prokazuje vysokou spolehlivost a slibuje dlouhodobou-službu s minimálním rizikem poruchy. Funguje efektivně v širokém teplotním rozsahu -40 až 85 stupňů a zachovává si plnou funkčnost v nadmořských výškách až 2 000 metrů, s faktorem snížení výkonu až do 5 000 metrů. Odolnost napájecího modulu vůči extrémním teplotám a vlivům prostředí z něj činí vynikající volbu pro náročná průmyslová prostředí, kde je rozhodující životnost.

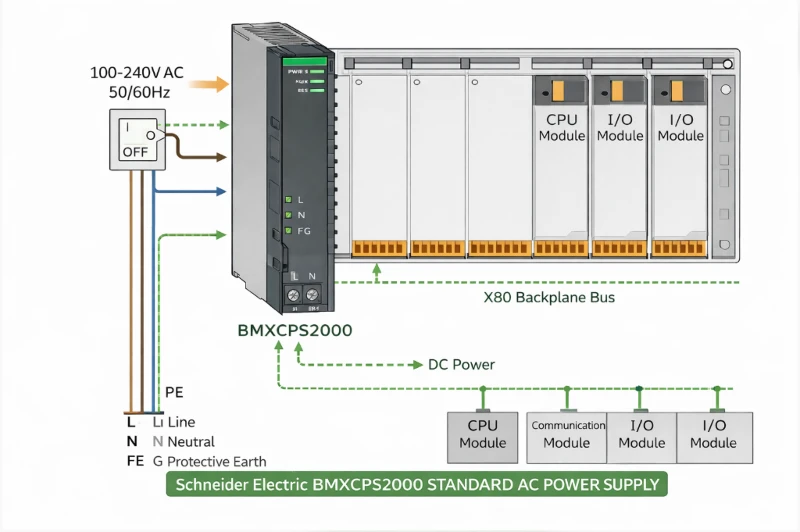

Schéma zapojení standardního AC zdroje BMXCPS2000

Výrobek je obvykle vybaven LED indikátory, které slouží k zobrazení:
Stav výstupního napájení (např. "24 V OK")
Funguje modul správně (například "Rack OK")
Tyto indikátory LED usnadňují-personálu na místě rychlé zjištění provozního stavu modulu a pomáhají při odstraňování problémů s napájením nebo ovládáním.

Ve srovnání s podobnými průmyslovými napájecími moduly zahrnují výhody BMXCPS2000:
Plně integrovaný s platformou Modicon X80 má vysokou kompatibilitu.
Široký rozsah použití: vstup 100–240 V AC, kompatibilní po celém světě;
Více výstupních kanálů, které poskytují samostatné napájení pro logiku, I/O a senzory.
Vestavěná-ochrana a indikace stavu zvyšují zabezpečení systému a jeho udržovatelnost.
Ve srovnání s některými napájecími moduly, které poskytují pouze jeden 24 V DC výstup, může BMXCPS2000 lépe uspokojit poptávku komplexních PLC systémů pro vícenapěťové napájecí zdroje.
