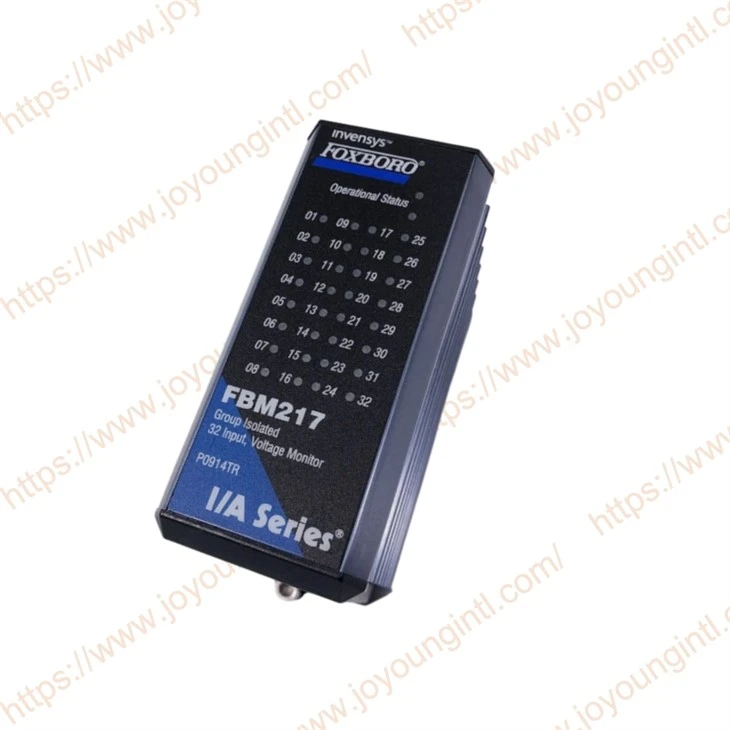

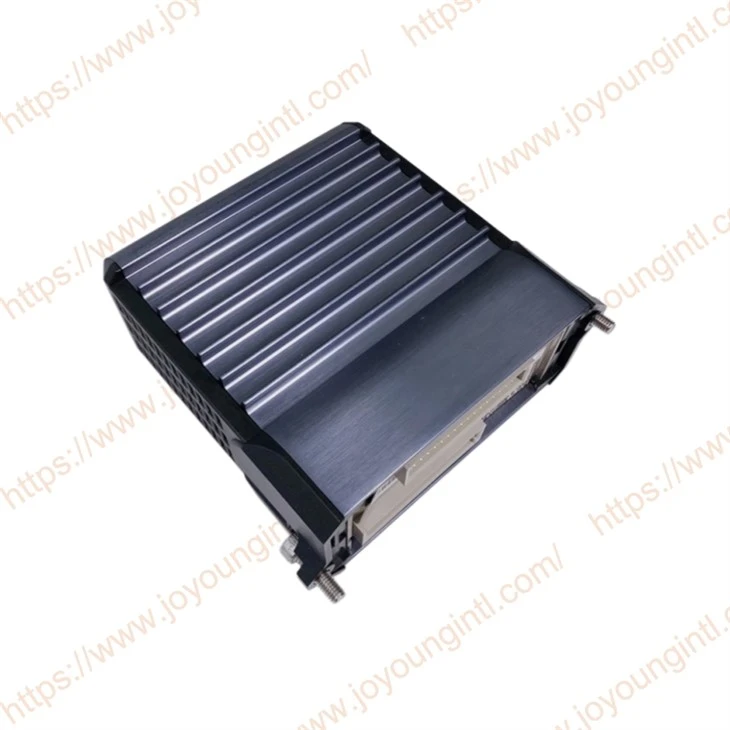

FBM217P0914TRje diskrétní vstupní modul rozhraní (I/O modul) průmyslové třídy používaný v řadě Foxboro IA Distributed Control System (DCS). Tento modul je vytvořen pro sběr a zpracování (přepínání) kvantitativních signálů v-místním/průmyslovém prostředí. Data jsou do řadiče přenášena vysokorychlostní -redundantní komunikační sítí. Výsledkem je, že výrobní proces lze monitorovat a řídit v reálném-čase.
Diskrétní vstupní modul FBM217 poskytuje 32 vstupních kanálů, z nichž každý přijímá 2vodičový vstup ze zdroje stejnosměrného napětí. Přidružené ukončovací sestavy (TA) poskytují diskrétní vstupy pod 60 V AC, 120 V AC/125 V DC nebo 240 V AC. Modul provádí konverzi signálu potřebnou k propojení elektrických vstupních signálů z polních snímačů na modul Fieldbus.
Technické specifikace
|
Značka |
FOXBORO |
|
Model |
FBM217 |
|
Číslo dílu |
P0914TR |
|
Popis |
Diskrétní vstupní modul řady I/A |
| Vstupní proud | 2,2 mA @ 30 V DC |
| Vstupní napětí | 15-60V DC |
|
Původ |
USA |
|
Dimenze |
15*15*6 cm |
|
Hmotnost |
0,34 kg |
Podrobnosti o produktu
V závislosti na typu požadovaného I/O signálu obsahují TA zařízení omezující proud, vysokonapěťové útlumové obvody, optickou izolaci a připojení externího zdroje napájení.
Modul s přidruženým TA podporuje následující diskrétní vstupy:
| FBM | Vstupy |
| FBM217 | 30 V DC, 125 V DC, 120 V AC nebo 240 V AC Monitor napětí nebo snímač kontaktu |
V redundantní konfiguraci je napájení snímané kontaktem z každého modulu diodou NEBO spojeno dohromady v redundantním adaptéru, aby bylo zajištěno redundantní napájení.
Pro každý redundantní pár vstupů se používá redundantní funkční blok kontaktního vstupu CINR. Blok CINR zpracovává vstupní čtení a inicializační logiku pro redundantní kanály. Při každém cyklu provádění bloku CINR jsou do obou modulů odesílány identické údaje, čímž se plně uplatní fieldbus a logické obvody každého modulu.
Po připojení k příslušným TA seFBM217modul poskytuje funkce, které dříve poskytoval I/O subsystém FBM řady 100. K dispozici jsou TA, které podporují funkce hlavních FBM07A/B, FBM08, FBM20 a FBM24A/B/C řady 100 (16 vstupních hlavních FBM). Rozšiřující TA jsou k dispozici pro použití s těmito hlavními FBM TA pro podporu funkcí rozšíření FBM12, FBM13, FBM21 nebo FBM25A/B/C (16vstupové rozšiřující FBM).
Návod k obsluze produktu
Diskrétní vstupní modul řady FBM217 P0914TR I/A
Doplňkové systémové produkty:
Byl nasazen systém Foxboro I/A Series DCS.
Podpůrný ovladač (FCP/FCM)
Základní deska modulu
Komponenta terminálu (TA)
Montážní základní deska:
Upevněte základní desku na:
Vodicí lišta DIN
Nebo 19palcový rack
Nainstalujte modul:
Vložte FBM217 P0914TR do odpovídajícího slotu na základní desce.
Ujistěte se, že je připojení bezpečné.
Nainstalujte komponentu terminálu (TA):
Nainstalujte TA na lištu DIN
Používá se k připojení-signálů na webu.
Připojte komunikační linky:
Připojte komunikační kabel Fieldbus
Access Controller (FCP)
Po dokončení instalace je třeba provést konfiguraci v řídicím systému:
Identifikace modulu
Konfigurace kanálu
Konfigurace funkcí
Moduly řady I/A
| P0916TA FBM242 | P0914TD FBM207 |
| P0914SQ FBM201 | P0914WH FBM207b |
| P0914SV FBM203 | P0917GY FBM207c |
| P0914YM FCM10E | P0914TB FBM208 |
| P0916CP FCM10EF | P0914TN FBM211 |
| P0922YH FBM201b | P0914XL FBM212 |
| P0922YJ FBM201c | P0914XN FBM213 |
| P0922YK FBM201d | P0914XQ FBM214 |
| P0926EQ FBM202 | P0922VU FBM215 |
| P0922UA FBM203b | P0922VV FBM216 |
| P0922UD FBM203c | P0914TR FBM217 |
| P0914SY FBM204 | P0922VW FBM218 |
| P0914XG FBM205 | P0916RH FBM219 |
| P0916CQ FBM206 | P0917HA FBM220 |
| P0917HD FBM223 | P0917HB FBM221 |
