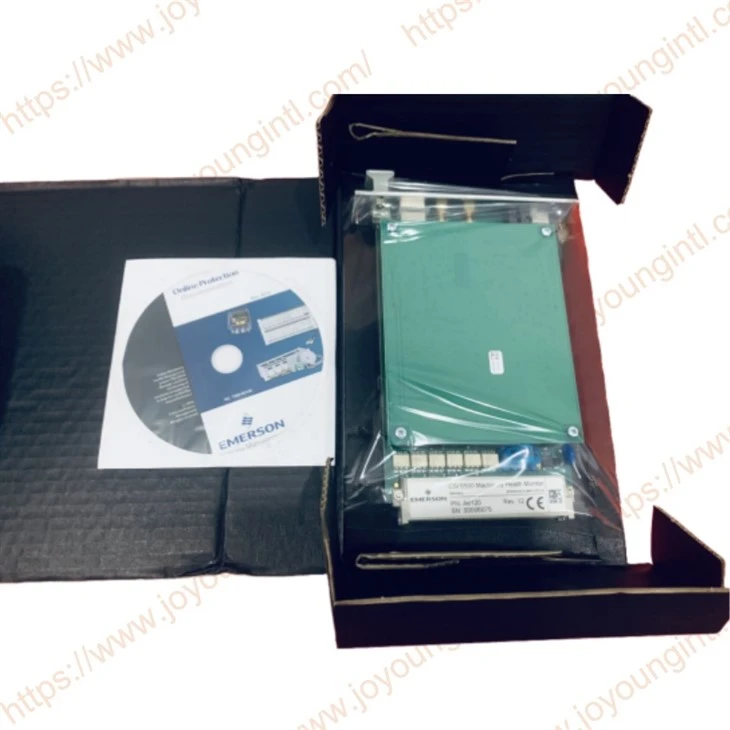

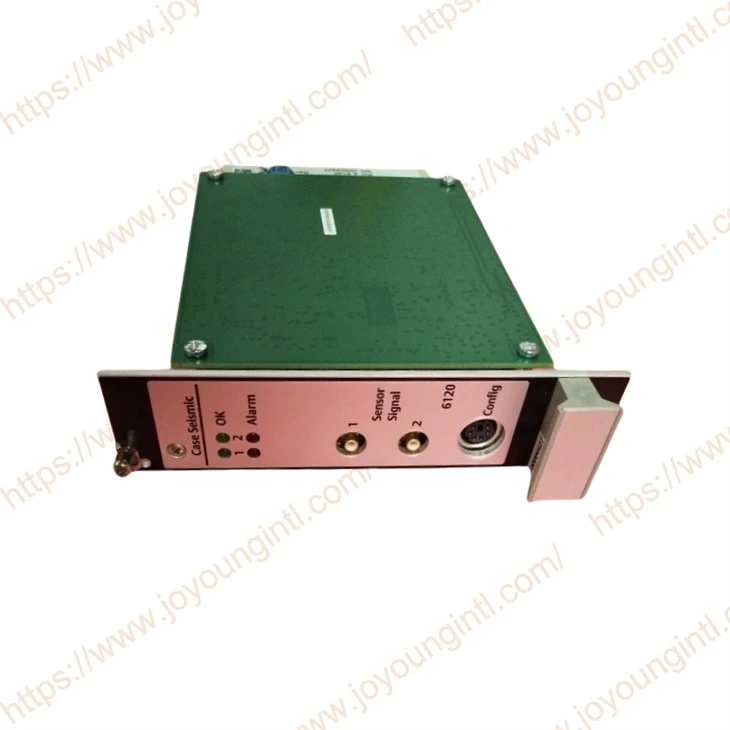

Monitor seismických vibrací pouzdra Emerson A6120

Emerson A6120 je monitor seismických vibrací Case navržený pro použití se systémem monitorování stavu strojů CSI 6500. Pracuje ve spojení s elektromechanickými seismickými senzory a poskytuje vysoce spolehlivé monitorování vibrací pro nejkritičtější rotační stroje ve vaší továrně.

Case Seismic Vibration Monitor pro použití s ​​elektromechanickými seismickými převodníky je navržen pro vysokou spolehlivost pro nejkritičtější rotační stroje závodu. Tento 1-monitor slotu se používá spolu s dalšími monitory CSI 6500 k vytvoření kompletního monitoru ochrany strojů API 670. Aplikace zahrnují páru, plyn, kompresory a hydro turbomachinery. Případová měření jsou běžná v aplikacích jaderné energetiky.

The6500 AMS, AMS software, DeltaV a Ovation poskytují kompletní řešení pro kritické rotační stroje, které zahrnuje ochranu, predikci a výkon.

AMS 6500 Machinery Health Monitor, plně kompatibilní s API 670 a API 618, chrání a monitoruje kritické rotační stroje.

Jedinečné schopnosti zahrnují snadnou třístupňovou integraci informací o ochraně se systémy automatizace procesů DeltaV™ a Ovation™, analýzu přechodných jevů pro turbosoustrojí včetně živého vysílání, záznamu, pauzy a přehrávání a oceněné zpracování PeakVue pro včasné varování před závadami ve valivých ložiscích a převodech. .

Konfigurace podvozku zahrnují:

• Pouze 19" široké ochranné šasi obsahuje jak 6U, tak jedinou průmyslovou 3U vysokou verzi.
• Šasi 19" široké predikce má výšku 6U s předním zakončením snímače nebo zadním zakončením snímače. Navíc je k dispozici kompaktní 7,5" široká verze.
• Pro kombinované monitorování ochrany a prediktivní monitorování jsou všechna šasi 19" široká a 6U vysoká.
• Plně kompatibilní s API 670 a API 618 s monitorováním stavu strojů
• Konstrukce zajišťuje, že porucha jednoho okruhu neovlivní více než dva kanály, včetně výměny modulu za provozu
• Včetně vnitřní synchronizace časových hodin s časem závodu
• Redundantní Modbus, TCP nebo sériový, pro integraci ochranných monitorů s řídicími systémy třetích stran. Přídavný simplexní výstup Modbus pro predikční parametry
• Sloty pro 16 nebo 32 vypínacích reléových výstupů
• Dvoukanálový otáčkoměr/klíčové kanály
• 12 slotů pro 3U vysoké dvoukanálové moduly pro sledování vibrací a polohy pro celkem 24 vstupů
• 4-20mA výstupy a vyrovnávací výstupy vzadu a vpředu
• Zahrnuje přemostění relé a vícenásobné vypnutí konfigurovatelné na kanál
• Napájecí zdroj je externí a nevyžaduje slot v šasi

Formát PCB/EURO karty dle

DIN 41494, 100 x 160 mm (3,937 x 6,300 palce)

Šířka: 3 0,0 mm (1,181 palce) (6 TE)

Výška: 128,4 mm (5,055 palce) (3 HE)

Délka: 160,0 mm (6,300 palce)

Čistá hmotnost: cca 320g (0,705 lb)

Hrubá hmotnost: cca 450g (0,992 lb) včetně standardního balení

Objem balení: cca 2,5 dm³(0,08 stop³)

Plocha

Požadavky: 1 slot
Do každého 19" racku se vejde 14 modulů
