Představení produktu

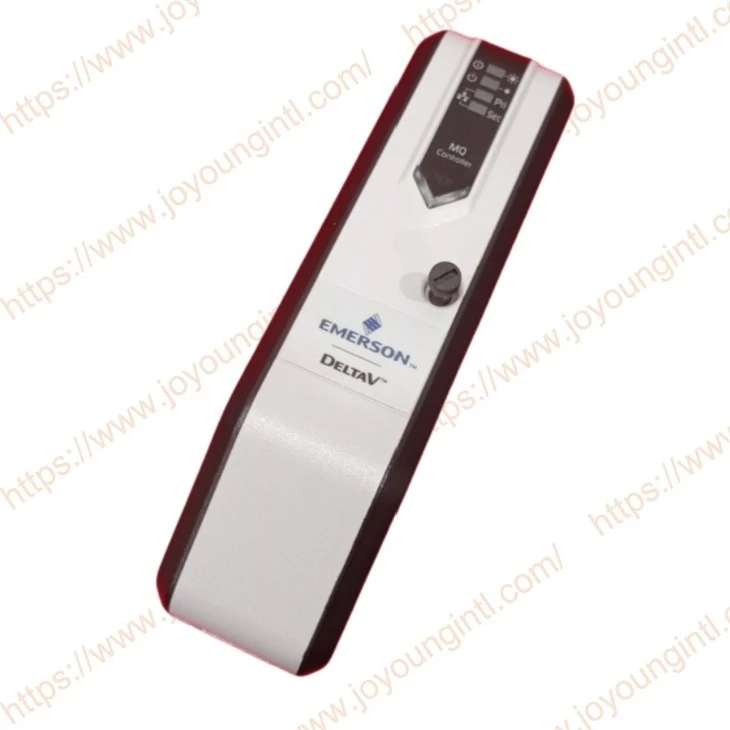

VE3008 KJ2005X1-MQ2 je řídicí modul v systému Emerson DeltaV, konkrétně řídicí jednotka MQ. Tento modul se používá k zajištění komunikačních a řídicích funkcí v systému DeltaV, připojení polních zařízení a dalších uzlů řídicí sítě. Tento modul je široce používán v průmyslových automatizačních systémech, které vyžadují vysokou spolehlivost a vysoký výkon řízení.
Technické specifikace
|
Výroba |
EMERSON |
|
Model |
VE3008 |
|
Číslo dílu |
KJ2005X1-MQ2 |
|
Popis |
Ovladač MQ |
|
MoOrigin |
USA |
|
Dimenze |
Rozměr 26*16*6 cm |
|
Hmotnost |
0,43 kg |
Podrobnosti o produktu
MQ Controller usnadňuje komunikaci a řízení mezi provozními zařízeními a dalšími uzly v řídicí síti. Strategie řízení a konfigurace systému vyvinuté na předchozích systémech DeltaV™ jsou kompatibilní s tímto výkonným ovladačem. Ovladač MQ nabízí všechny vlastnosti a funkce ovladače MD Plus, včetně stejné kapacity paměti. Ovládací jazyky spouštěné v řídicích jednotkách jsou podrobně popsány v datovém listu produktu Configuration Software Suite.
VE3008 KJ2005X1-MQ2 má následující funkce:
| Výkonný: Poskytuje stejné funkce jako ovladač MD Plus, včetně stejné kapacity paměti. |
| Komunikační schopnosti: Podporuje více komunikačních rozhraní, jako je Ethernet, pro dosažení efektivního přenosu dat. |
| Vlastní polohování a vlastní identifikace: Díky funkci automatického polohování je snadné rychle najít fyzické umístění ovladače v systému. |
| Automatická detekce I/O: Schopnost automaticky identifikovat kanály I/O rozhraní připojené k subsystému. |
Specifikace
| Napájení, montáž a paměť |
| VE3008 KJ2005X1-MQ2 |
| Požadavek na napájení | Dodává se zdrojem napájení systému prostřednictvím 2-širokého nosiče napájení/řadiče |
| Ochrana pojistek | 3.0 A, nevyměnitelné pojistky |
| Ztráta výkonu | 5.{1}} Typická W, maximálně 7{3}} W |
| Montáž | Na pravém slotu Power/Controller Carrier |
| Uživatelská paměť | 48 MB |
| Primární řídicí síť | 8-pin RJ-45 konektor |
| Redundantní řídicí síť | 8-pin RJ-45 konektor |
| LED indikátory (Stav zapnuto) |
| VE3008 KJ2005X1-MQ2 |
| Zelená – Síla | Indikuje, že je použito stejnosměrné napájení |
| Červená – chyba | Označuje chybový stav |
| Zelená – Aktivní | Označuje, že ovladač pracuje jako primární ovladač |
| Zelená – pohotovostní režim | Označuje, že ovladač funguje jako záložní ovladač (vyhrazený pro budoucí použití) |
| Žlutá Bliká – Pri. CN | Označuje platnou primární řídicí síťovou komunikaci |
| Žlutá Bliká – Sek. CN | Označuje platnou sekundární řídicí síťovou komunikaci |
| Vše kromě blikání napájení | Vizuální identifikace kontroléru spouštěná ze softwaru uživatelského rozhraní příkazem ping |
| Všechny kromě Power blikají, střídají se sudé a liché | Probíhá aktualizace firmwaru |
| Environmentální |
| VE3008 KJ2005X1-MQ2 |
| Provozní teplota* | -40 stupňů až 70 stupňů (-40 stupňů až 158 stupňů F) |
| Skladovací teplota | -40 stupňů až 85 stupňů (-40 stupňů až 185 stupňů F) |
| Relativní vlhkost | 5 až 95 %, nekondenzující |
| Nečistoty ve vzduchu | ISA-S71.04-1985 Nečistoty ve vzduchu třídy G3 Konformní povlak |
| Šok (normální provozní podmínky) | 10 g ½-sinusovky po dobu 11 ms |
| Vibrace (operativní limit) | 1 mm od vrcholu k vrcholu od 5 Hz do 16 Hz, 0,5 g od 16 Hz do 150 Hz |
