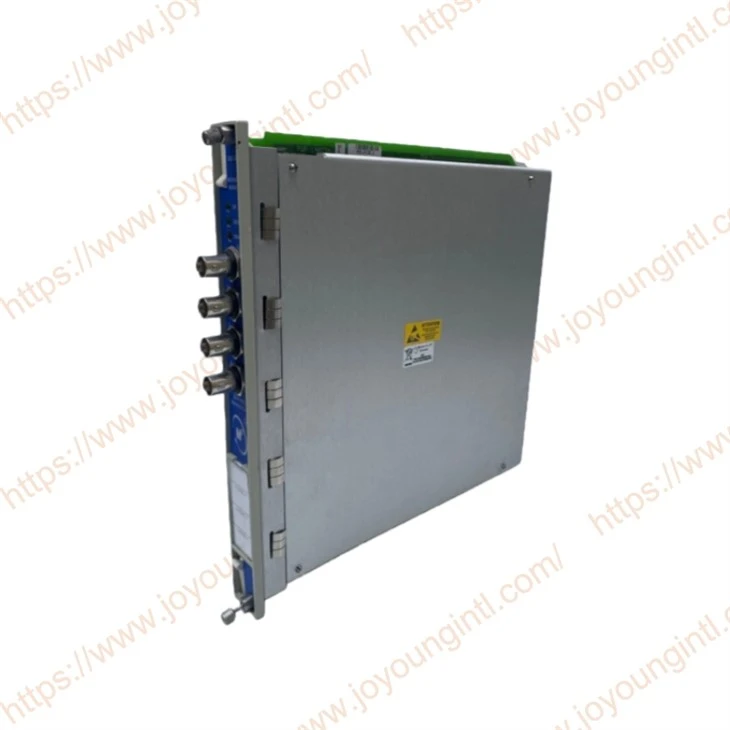

Modul Bently-Nevada 3500/42-05-01 je Proximitor/Seismic Monitor (modul pro záznam seismických vibrací/modul pro záznam dat) v systému ochrany stroje Bently-Nevada 3500. Primárním využitím tohoto modulu je zaznamenávání indikátorů mechanického chování rotujících mechanických zařízení, které zahrnují vibrace, posunutí hřídele, axiální posunutí, rychlost a zrychlení. Je důležitou součástí monitorování stavu průmyslových zařízení a systémů mechanické ochrany.
1. Nainstalujte modul do stojanu 3500. 2. Připojte I/O modul. 3. Připojte signální vedení snímače. 4. Pomocí konfiguračního softwaru 3500 nastavte parametry.
Technické specifikace
Výroba
BENTLY NEVADA
Model
3500/42M
Číslo dílu
3500/42-05-01
Popis
Proximitor/seismický modul
Původ
USA
Dimenze
26*26*5 cm
Hmotnost
0,8 kg
Podrobnosti o produktu
Bently Nevada3500/42-05-01model ve své standardní konfiguraci obvykle obsahuje dvě části: přední kartu (modul monitoru) a zadní kartu (modul I/O).
--Přední karta (modul monitoru) Instaluje se v přední části stojanu 3500 Hlavní povinnosti: Zpracování vibračního signálu Výpočet a sledování dat Logický úsudek alarmu Komunikujte se systémem
--Zadní karta (zadní I/O modul) Instaluje se na zadní stranu stojanu Hlavní funkce: Připojte signály snímačů Zajistěte koncovou kabeláž Přeneste signál na přední kartu ke zpracování Interakce s ostatními moduly systému
Jak zkontrolovat proximitor/seismický modul pomocí kontrolek na panelu
Obecným přístupem pro testování OK limitů je vložit stejnosměrné napětí a upravit ho nad horní OK limit a pod dolní OK limit. To způsobí, že kanál není v pořádku a relé OK změní stav (de-vypne napájení). Horní a dolní meze OK se zobrazí na obrazovce Ověření na testovacím počítači.
1. Odpojte polní kabely PWR, COM a SIG od svorek kanálu na I/O modulu.
2. Připojte testovací zařízení a spusťte software, jak je popsáno v části 5.1.5.1 (Nastavení testovacího zařízení a softwaru - Radiální vibrace).
3. Vynechte všechny ostatní nakonfigurované kanály.
4. Nastavte napájecí napětí na -7,00 Vdc.
5. Stiskněte spínač RESET na modulu rozhraní racku (RIM). Ověřte, že LED dioda OK monitoru svítí a že řádek Channel OK State v poli Channel Status na obrazovce Verification zobrazuje 'OK'.
6. Ověřte, že relé OK na I/O modulu rozhraní Rack ukazuje OK (napájeno). Viz Návod k obsluze a údržbě modulu rozhraní stojanu 3500/20, číslo dílu 129768-01.
7. Zvyšte napájecí napětí (zápornější), dokud LED OK nezhasne (horní limit). Ověřte, že na řádku Channel OK State v poli Channel Status je napsáno není OK a že OK Relay indikuje not OK. Ověřte, že horní mezní napětí OK zobrazené na obrazovce Ověření je stejné nebo kladnější než vstupní napětí.
8. Snižte napájecí napětí (méně záporné) na -7,00 V DC.
9. Stiskněte spínač RESET na modulu rozhraní racku (RIM). Ověřte, že se LED dioda OK znovu rozsvítí a relé OK se zapne. Ověřte, že řádek Stav kanálu OK v poli Stav kanálu je OK.
10. Postupně snižujte napájecí napětí (méně záporné), dokud LED OK nezhasne (spodní limit). Ověřte, že na řádku Channel OK State v poli Channel Status je napsáno není OK a že OK Relay indikuje not OK. Ověřte, že dolní mezní napětí OK zobrazené na obrazovce ověření je stejné nebo zápornější než vstupní napětí.
11. Zvyšte napájecí napětí (zápornější) na -7,00 Vdc.
12. Stiskněte spínač RESET na modulu rozhraní racku (RIM). Ověřte, že se LED dioda OK znovu rozsvítí, relé OK se aktivuje a že řádek Channel OK State v poli Channel Status je OK.
13. Pokud nemůžete ověřit žádný nakonfigurovaný OK limit, přejděte k části 5.1.10 (Pokud kanál neprojde ověřovacím testem).
14. Odpojte testovací zařízení a znovu připojte polní kabely PWR, COM a SIG ke kanálovým svorkám na I/O modulu monitoru. Stiskněte spínač RESET na modulu rozhraní Rack (RIM) a ověřte, že se rozsvítí LED OK a relé OK se zapne.
15. Opakujte kroky 1 až 14 pro všechny nakonfigurované kanály
16. Vraťte přepínač bypassu pro všechny nakonfigurované kanály zpět do původního nastavení.
Blokový kabel
Kabel převodníku 3500 (XDCR) k externímu zakončení (ET):
Číslo dílu 129525 - AXXXX - BXX
A Délka kabelu
0005 5 stop (1,5 metru)
0007 7 stop (2,1 metru)
0010 10 stop (3 metry)
0025 25 stop (7,5 metru)
0050 50 stop (15 metrů)
0100 100 stop (30,5 metru)
B Návod k montáži
00 Nesmontováno
01 Sestaveno
Výstup rekordéru 3500 do kabelu externího zakončení (ET) rekordéru:
Číslo dílu 129529 - AXXXX - BXX
A Délka kabelu
0005 5 stop (1,5 metru)
0007 7 stop (2,1 metru)
0010 10 stop (3 metry)
0025 25 stop (7,5 metru)
0050 50 stop (15 metrů)
0100 100 stop (30,5 metru)
B Návod k montáži
00 Nesmontováno
01 Sestaveno
Návrhy na zadávání zakázek
Při nákupu položky 3500/42-05-01 je obvykle třeba potvrdit následující: 1️⃣ Obsahuje přední a zadní kartu? 2️⃣ Model I/O modulu (Je vybaven izolací?) 3️⃣ Dodává se se svorkovnicemi? 4️⃣ Je to kompletní sada?
Mnoho dodavatelů cituje takto: Nahlašte pouze předchozí kartu Nebo samostatný I/O modul
3500/42-05-01 je kompletní model monitorovacího modulu. Za normálních okolností zahrnuje: Přední karta (modul monitoru) Zadní karta (I/O modul) Pouze když se tyto dva spojí, mohou tvořit kompletní a instalovatelnou modulovou komponentu.
