Úvod produktu
Technické specifikace
|
Výroba |
ABB |
|
Model |
500CPU03 |
| Číslo dílu | 1HDF700003R6121 |
|
Popis |
Procesorový modul |
|
Původ |
Švýcarsko |
|
Dimenze |
35*30*8cm |
|
Hmotnost |
0. 55 kg |
Podrobnosti o produktu
Je vybaven výkonným procesorem a má dvě zásuvky (C a D) pro moduly „Industry Pack“. Takové moduly jsou:
• 500LBI02 (POS. C): Výměna dat se stanicí autobusem lon
• 500PBI01 (POS. D): Výměna dat s procesní sběrnicí MVB

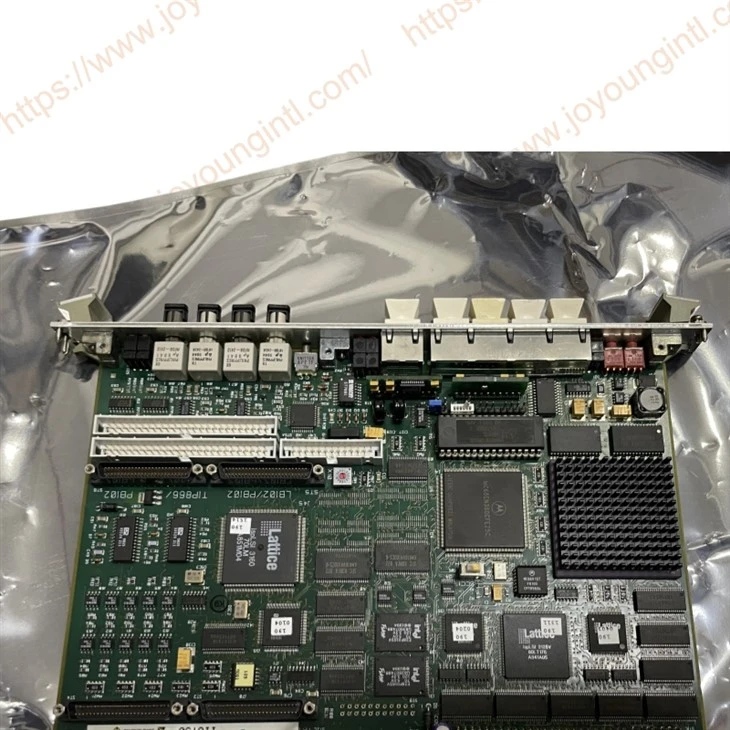

Modul procesoru 500CPU03
| Pomocné moduly |
Zásuvky pro: - Modul pro výměnu dat prostřednictvím interní procesní sběrnice, typ 500PBI01 - Sériové rozhraní pro komunikaci s jinými zátokami a na stanici, typ 500LBI02 |
| Spotřeba | 7 W |
RACK RACK:
Pokud v základním stojanu není dostatečný prostor pro všechny potřebné moduly, lze je ubytovat ve druhém stojanu. Rozložení stojanu je stejné jako u základního stojanu s výjimkou toho, že nemá rozhraní pro ovládání místního operátora nebo procesor, adaptér a moduly řadiče procesů.
Rozšíření je připojeno k základnímu stojanu prostřednictvím procesní sběrnice MVB. V základním stojanu je vyžadován 500MBA02 a v prodlužovacím stojanu je vyžadován 500AIM02. 500CPU03 v základním stojanu musí být poskytnuty 500PBI01 v slotu pro průmyslový balíček D.
Pro připojení k základnímu stojanu je nutný doplňkový modul Coupleru Hvězdy 500SCM01, pokud neexistují žádné analogové vstupní jednotky 500AIM02.
Testování a uvedení do provozu:
Nástroj pro graf funkcí zahrnuje směrování testování pro kontrolu integrity funkčních grafů a uvedení programu do ovládacího terminálu Bay, který překrývá aktuální hodnoty a stavy signálů na grafu funkcí. Rovněž je poskytnuto ustanovení, aby inženýr do provozu simuloval hodnoty signálů pro účely testování jejich přepsáním ve funkčním grafu a prohlížení událostí.
