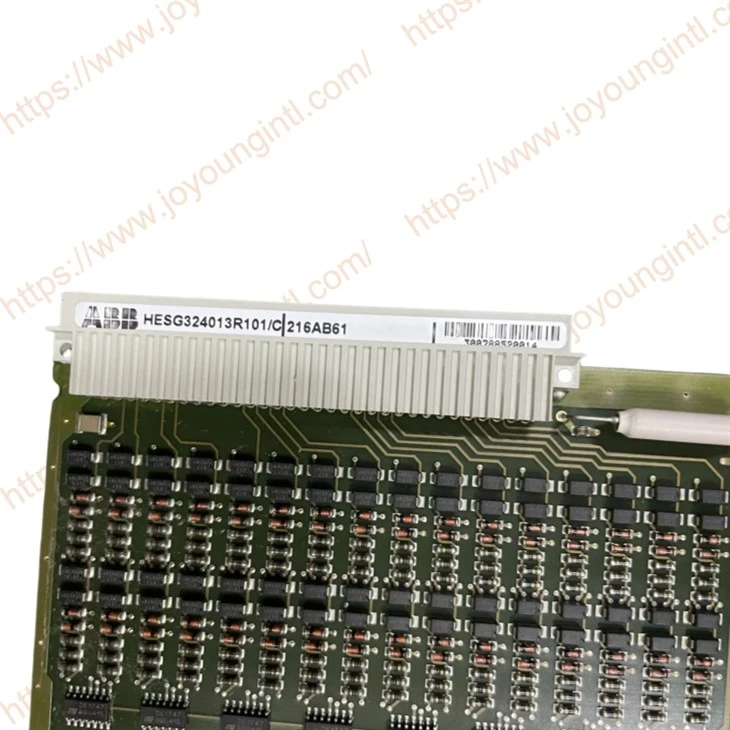

Výstupní jednotka 216AB61 přenáší signály generované aktivovanými ochrannými funkcemi do pomocných relací K1 ... K16 v reléové jednotce 216GA61 O/P pro účely vzdálené signalizace.
Technické specifikace
|
Výroba |
ABB |
|
Model |
216AB61 |
| Číslo dílu | HESG324013R101 |
|
Popis |
Reg216 Binární jednotka O/P |
|
Původ |
Švýcarsko |
|
Dimenze |
30*25*5 cm |
|
Hmotnost |
0. 48 kg |
Podrobnosti o produktu
Jednotka má 32 O/P kanály, tj. Jedna jednotka 216AB61 může ovládat dvě reléové jednotky 216GA61 O/P.
Konektor "A" (horní): Channels Cho01 ... Cho16
Konektor "B" (nižší): kanály CHO17 ... CHO32
Pokud je v systému několik jednotek 216AB61, jsou v systému označeny kanály O/P.
O/P kanály CHO01 a CHO02 první jednotky 216AB61 v systému (v divizi Rack 12) jsou vyhrazeny pro signály alarmů systémů.
CHO01: Stand-By (obecný alarmový řádek SML); aktivní během normálního provozu bez poruch.
CHO02: Žádná vada systému (pohotovostní linie signálu CK); aktivní během normálního provozu.
Všech 32 O/P kanály druhé jednotky 216AB61 v systému jsou k dispozici pro signály aktivních ochranných funkcí.
Přední pohled na binární jednotku O/P, což je jednotka plug-in s šířkou 1 standardního rozdělení (1T). Vnitřní pomocné napájecí napětí je 5 V a je odvozeno uvnitř jednotky z pomocného DC dodávky 24 V. Hlavní komponenty jednotky jsou:
rozhraní sběrnice
O/P Registr a O/P monitor
Fáze ovladače O/P.
Poloha plug-in jumper XJ1 na PCB určuje, zda jsou signály systémových alarmů jednotky („defekt systému“ a „pohotovostní“ CHO01, CHO02) funkční nebo ne. Musí být v provozu v první jednotce O/P systému.
1. 216AB61 (v divizi Rack 12): XJ1 v poloze x 4- x5
2. 216AB61 (v divizi 13): XJ1 v poloze x 3- x4
Signalizační kanály jsou přiřazeny k funkcím aktivovaného ochrany (konfigurace) pomocí přenosného uživatelského rozhraní (PC) připojeného k jednotě 216VC62A. Konfigurace konkrétního rostliny naleznete v sadě specifických diagramů rostlin.
