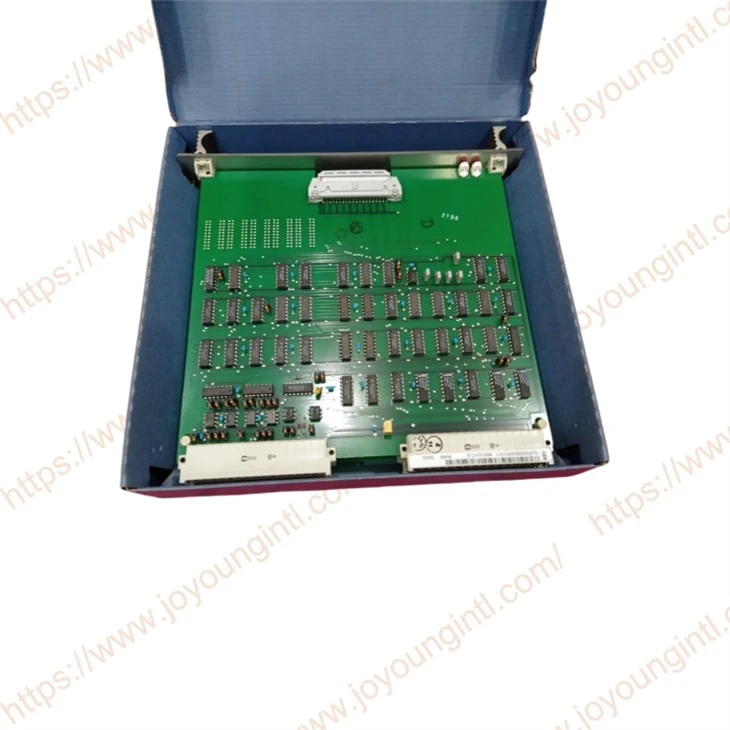

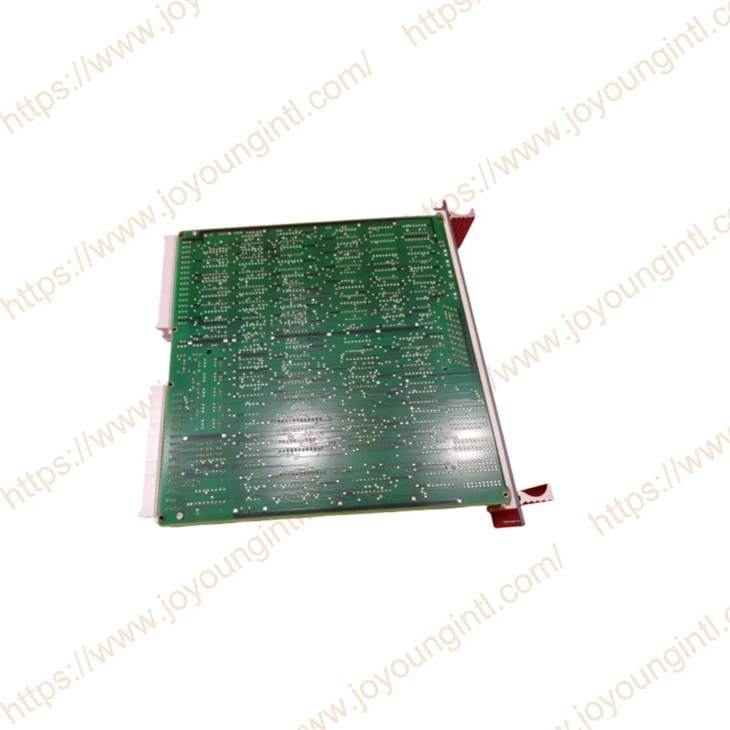

ABB GJR2326500R1011 88Modul VU01C-E

Řídicí diagnostický systém (CDS) staví na dvou jedinečných vlastnostech Procontrol P14: že každý I/O má svůj vlastní mikroprocesor, a proto je nezávislý a může se sám monitorovat a diagnostikovat; a že všechna procesní data jsou dostupná přes sběrnici všem ostatním modulům v systému. Díky tomu je CDS schopen rozpoznat všechny moduly v systému a zobrazit je graficky spolu s jejich aktuálními stavovými informacemi.

Každý I/O modul sděluje svá stavová data, typ a umístění. Z těchto informací CDS vygeneruje řídicí systém graficky na obrazovce a zobrazí všechny skříně. Skříňky lze individuálně identifikovat a jejich stavy jsou označeny různými barvami. Kliknutím na skříň „otevřete“ její dvířka a graficky zobrazíte moduly v jejich racku. Druhým kliknutím na modul se zobrazí aktuální obsah diagnostického registru daného modulu. Pokud dojde k selhání, CDS uživatele navede zvýrazněnímkabinetu, modulu a příslušného registru a tímzobrazení popisu příčiny.CDS také poskytuje online doporučení pronápravné opatření. Obsahuje funkci hlášení proanalyzovat řídicí systém a procesporuchy, jako je překročení mezní hodnoty.Zaznamenaná data lze filtrovat podle obdobíčasových, komponentních a typových poruch.Jasné grafické displeje CDS umožňují akomplexní diagnostika až doúroveň vysílače, aniž by musel být speciálněnakonfigurováno. To z něj dělá cenný nástrojpro efektivní diagnostiku a opravuporuchy.
